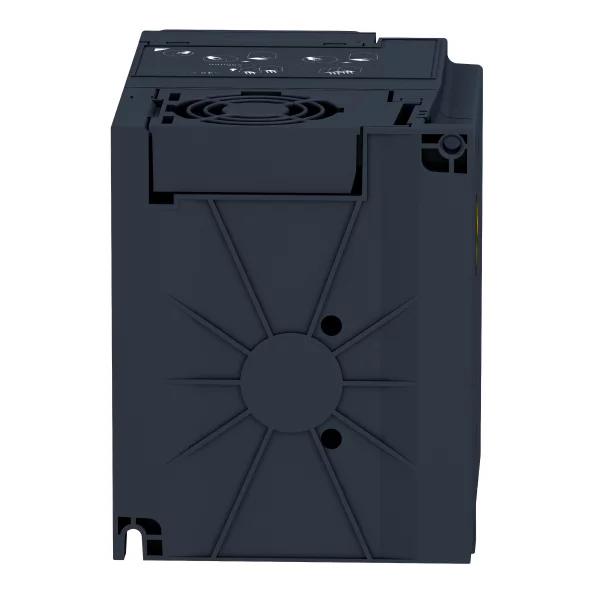

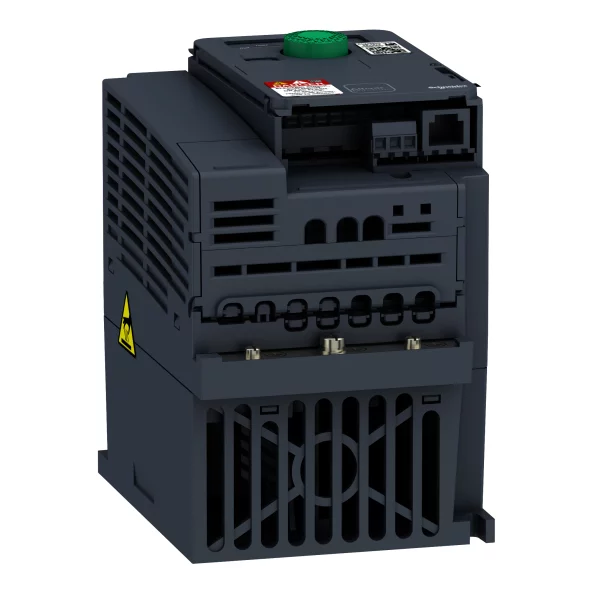

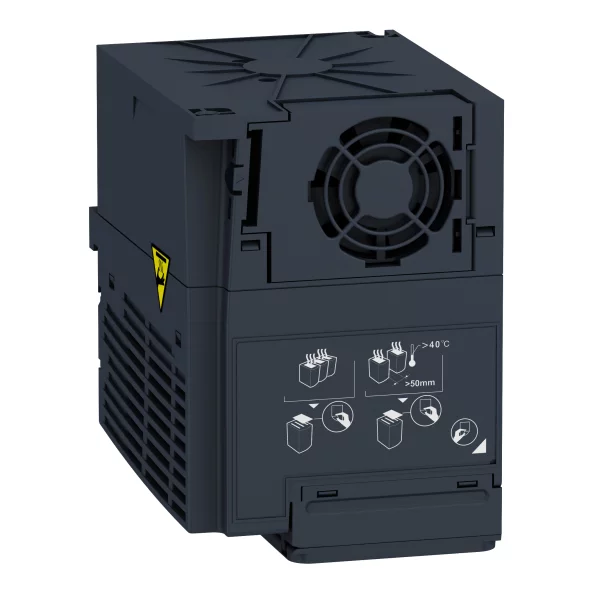

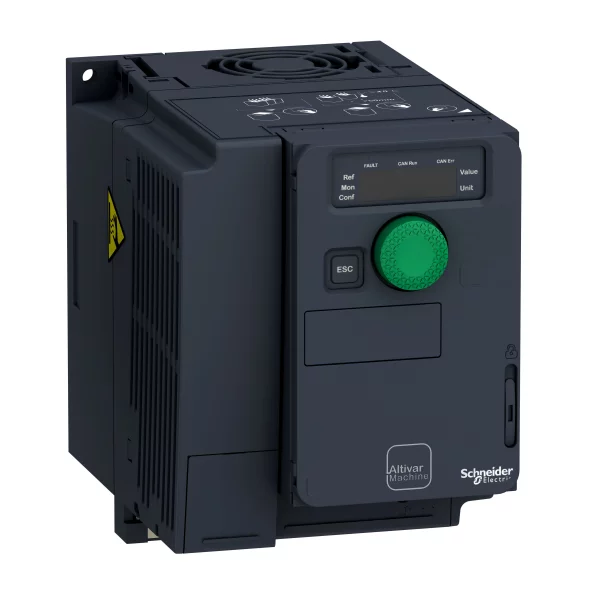

gama de produse | Altivar Machine ATV320 |
|---|---|
Tip produs sau componenta | Variator de viteza |
aplicatie specifica produsului | Maşini complexe |
varianta | Standard version |
formatul unitatii | Compact |
mod de montare | Wall mount |
Port protocol de comunicatie | Serial Modbus |
card optional | modul de comunicare, CANopen |
[Us] tensiune nominala de alimentare | 380...500 V - 15...10 % |
curent nominal de iesire | 4,1 A |
putere motor kW | 1,5 kW pentru pentru sarcini grele |
putere motor hp | 2 CP |
filtru EMC | Clasa C2 filtru EMC integrat |
grad de protectie IP | IP20 |
Suplimentare
numar intrare discreta | 7 |
|---|---|
tip de intrare discreta | STO cuplu de siguranţă, 24 V c.c., impedanţă: 1.5 kOhm |
logica de intrare discreta | Logica pozitiva (sursa) |
numar iesire discreta | 3 |
tip de iesire discreta | Colector deschis DQ+ 0…1 kHz 30 V c.c. 100 mA |
numarul intrarii analogice | 3 |
tip de intrare analogica | AI1 tensiune 0...10 V c.c., impedanţă: 30 kOhm, rezoluţie 10 bits |
numarul iesirii analogice | 1 |
tip iesire analogica | Curent configurabil soft AQ1 0...20 mA 800 Ohm, rezoluţie 10 bits |
tip releu iesire | Configurable relay logic R1A 1 NO 100000 cic |
curent maxim de comutatie | Relay output R1A, R1B, R1C pornit rezistiv sarcina, cos phi = 1 3 A la 250 V c.a. |
curentul minim de comutare | Relay output R1A, R1B, R1C, R2A, R2C 5 mA la 24 V c.c. |
metoda de acces | Slave CANopen |
4 quadrant operation possible | Adevarat |
profil de control al motorului asincron | Raport tensiune/frecvenţă, 5 puncte |
profil de control al motorului sincron | Control vectorial fără senzori |
frecventa maxima de iesire | 0,599 kHz |
rampe de accelerare si decelerare | Liniar |
compensare alunecare motor | Automat indiferent de sarcina |
frecventa de comutare | 2...16 kHz reglabil |
frecventa de comutare nominala | 4 kHz |
franare sau imobil | Cu injectie c.c. |
Brake chopper integrated | Adevarat |
curent de linie | 6,4 A la 380 V (pentru sarcini grele) |
Curent maxim de intrare | 6,4 A |
Maximum output voltage | 500 V |
putere aparenta | 4,2 kVA la 500 V (pentru sarcini grele) |
frecventa retea electrica | 50...60 Hz |
Relative symmetric network frequency tolerance | 5 % |
curent de scurtcircuit prezumat Isc | 5 kA |
Base load current at high overload | 3,0 A |
puterea disipata in W | Ventilator 56,0 W la 380 V 4 kHz |
cu functia de siguranta Safely Limited Speed (SLS) | Adevarat |
cu functia de siguranta Safe brake management (SBC/SBT) | Fals |
cu functia de siguranta Safe Operating Stop (SOS) | Fals |
cu functia de siguranta Safe Position (SP) | Fals |
cu functia de siguranta Safe programmable logic | Fals |
cu functia de siguranta Safe Speed Monitor (SSM) | Fals |
cu functia de siguranta Safe Stop 1 (SS1) | Adevarat |
cu functia de siguranta Safe Stop 2 (SS2) | Fals |
cu functia de siguranta Safe torque off (STO) | Adevarat |
cu functia de siguranta Safely Limited Position (SLP) | Fals |
cu functia de siguranta Safe Direction (SDI) | Fals |
tip de protectie | Întrerupere fază intrare variator |
latime | 105,0 mm |
inaltime | 142,0 mm |
adancime | 158,0 mm |
greutate neta | 1,3 kg |
cuplu excesiv tranzitoriu | 170…200 % cuplul nominal al motorului |
Mediu
pozitie de operare | Vertical +/- 10 grade |
|---|---|
certificari produs | UE |
marcaj | CE |
standarde | IEC 61800-5-1 |
compatibilitate electromagnetica | Test de imunitate la descarcari electrostatice nivel 3 conforming to IEC 61000-4-2 |
clasa de mediu (in timpul functionarii) | Clasa 3C3 in conformitate cu IEC 60721-3-3-3 |
acceleratia maxima in cazul unui impact de soc (in timpul functionarii) | 150 m/s² la 11 ms |
acceleratia maxima sub tensiune de vibratie (in timpul functionarii) | 10 m/s² la 13...200 Hz |
deformarea maxima sub sarcină vibratorie (in timpul functionarii) | 1.5 mm la 2...13 Hz |
Permitted relative humidity (during operation) | Class 3K5 according to EN 60721-3 |
volumul aerului de racire | 18,0 m3/h |
categorie de supratensiune | III |
bucla de reglare | Regulator PID reglabil |
precizie viteza | +/- 10 % din alunecarea nominală 0.2 Tn la Tn |
Grad de poluare | 2 |
Temperatura de transport a aerului ambiental | -25…70 °C |
temperatura ambientala de utilizare | -10…50 °C fără declasare |
temperatura ambietala pentru depozitare | -25…70 °C |
Unitati de ambalare
Unitate de masura pentru prima forma de impachetare | PCE |
|---|---|
Număr de produse în pachet | 1 |
Inaltime prima forma de impachetare | 18,000 cm |
Latime prima forma de impachetare | 18,500 cm |
Lungime prima forma de impachetare | 18,700 cm |
Greutate colet(Lbs) | 1,693 kg |
Unitate de masura pentru a doua forma de impachetare | S06 |
Numar unitati in a doua forma de impachetare | 30 |
Inaltime a doua forma de impachetare | 75,000 cm |
Latime a doua forma de impachetare | 60,000 cm |
Lungime a doua forma de impachetare | 80,000 cm |
Greutate a doua forma de impachetare | 64,360 kg |
