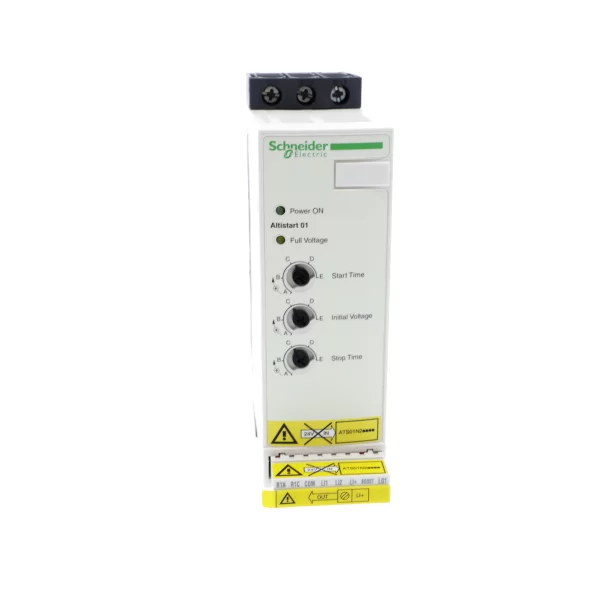

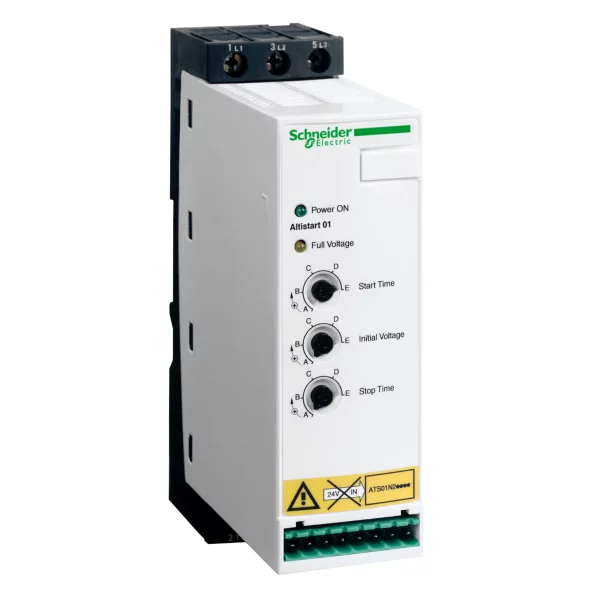

DEMAROR PROGRESIV 22A/3x380-415VAC

Altistart 01

Declansator lent

Motoare asincrone

Aparat simplu

ATS01

3 faze

380...415 V - 10...10 %

11 kW, 3 faze la 380...415 V
7,5 kW, 3 faze la 380...415 V

22 A

AC-53B conformitate cu EN/IEC 60947-4-2

110 A la sarcină nominală

Pornire cu rampa de tensiune

124,5 W în starea de tranziţie
4,5 W la sarcină nominală şi la sfârşitul pornirii

Cu radiator

Sunt integrat

342…456 V

50...60 Hz - 5...5 %

47.5...63 Hz

<= tensiunea de alimentare

Inclus în demaror

1 s / 100
5 s / 20
10 s / 10
Reglabil de la 1 la 10 s

Reglabil de la 1 la 10 s

30...80 % din cuplul initial al motorului conectat direct la linia de alimentare

Logic (LI1, LI2, BOOST) stop, run şi susţinere a funcţiei de pornire <= 8 mA 27 kOhm

24...40 V

Pozitiv LI1, LI2, BOOST < 5 V şi <= 0.2 mA > 13 V, >= 0.5 mA

2 A DC-13
3 A AC-15

Logică colector deschis LO1 sfârşitul semnalului de pornire
Ieşiri releu R1A, R1C nu

24 V (limitele tensiunii: 6...30 V) logică colector deschis

10 mA la 6 V c.c. pentru ieşiri releu

Ieşiri releu 2 A la 250 V c.a. cos phi = 0.5 si stanga/dreapta = 20 ms inductiv sarcina
Ieşiri releu 2 A la 30 kV c.c. cos phi = 0.5 si stanga/dreapta = 20 ms inductiv sarcina

1 LED (verde) pentru starter alimentat
1 LED (galben) pentru tensiunea nominală atinsă

0,5 N.m
1,9…2,5 N.m

Clemă 4 mm cu şurub - rigid 1 1...10 mm² AWG 8 circuit de alimentare
Conector cu surub - rigid fara terminale de cablu 1 0.5...2.5 mm² AWG 14 circuit de comanda
Clemă 4 mm cu şurub - rigid 2 1...6 mm² AWG 10 circuit de alimentare
Conector cu surub - rigid 2 0.5...1 mm² AWG 17 circuit de comanda
Conector cu surub - flexibil cu pini 1 0.5...1.5 mm² AWG 16 circuit de comanda
Clemă 4 mm cu şurub - flexibil fara terminale de cablu 1 1.5...10 mm² AWG 8 circuit de alimentare
Conector cu surub - flexibil fara terminale de cablu 1 0.5...2.5 mm² AWG 14 circuit de comanda
Clemă 4 mm cu şurub - flexibil cu pini 2 1...6 mm² AWG 10 circuit de alimentare
Clemă 4 mm cu şurub - flexibil fara terminale de cablu 2 1.5...6 mm² AWG 10 circuit de alimentare
Conector cu surub - flexibil fara terminale de cablu 2 0.5...1.5 mm² AWG 16 circuit de comanda

CE

Vertical +/- 10 grade

154 mm

45 mm

131 mm

0,56 kg

ATS01N2

7…11 kW la 380…440 V 3 faze

Soft starter

Emisii conduse şi radiate nivel B conforming to CISPR 11
Emisii conduse şi radiate nivel B conforming to IEC 60947-4-2
Unde oscilante amortizate nivel 3 conforming to IEC 61000-4-12
Descărcare electrostatică nivel 3 conforming to IEC 61000-4-2
Imunitate EMC nivel 3 conforming to EN 50082-1
Imunitate EMC nivel B conforming to EN 50082-2
Armonici nivel 3 conforming to IEC 1000-3-2
Armonici nivel 3 conforming to IEC 1000-3-4
Imunitate la interferenţe conduse cauzate de câmpurile radioelectrice nivel 3 conforming to IEC 61000-4-6
Imunitate la tranzienţi electrici nivel 4 conforming to IEC 61000-4-4
Imunitate la interferenţe radioelectrice radiate nivel 3 conforming to IEC 61000-4-3
Microîntreruperi şi fluctuaţii ale tensiunii conforming to IEC 61000-4-11
Impuls de tensiune/curent nivel 3 conforming to IEC 61000-4-5

EN/IEC 60947-4-2

CSA
UL
CCC
C-Tick
GOST

IP20

2 conformitate cu EN/IEC 60947-4-2

1 gn (f= 13…150 Hz) conforming to EN/IEC 60068-2-6
1.5 mm vârf la vârf (f= 3…13 Hz) conforming to EN/IEC 60068-2-6

15 gn pentru 11 ms conformitate cu EN/IEC 60068-2-27

5…95 % fără condens sau picături de apă conformitate cu EN/IEC 60068-2-3

-10…40 °C (fără declasare)
40…50 °C (cu declasarea curentului cu 2 % pe °C)

-25…70 °C conformitate cu EN/IEC 60947-4-2

<= 1000 m fără declasare
> 1000 m cu declasarea curentului cu 2.2 % pentru fiecare 100 m

PCE

1

5,500 cm

17,500 cm

15,200 cm

664,000 g

S03

14

30,000 cm

30,000 cm

40,000 cm

10,060 kg

P06

112

75,000 cm

60,000 cm

80,000 cm

90,588 kg
