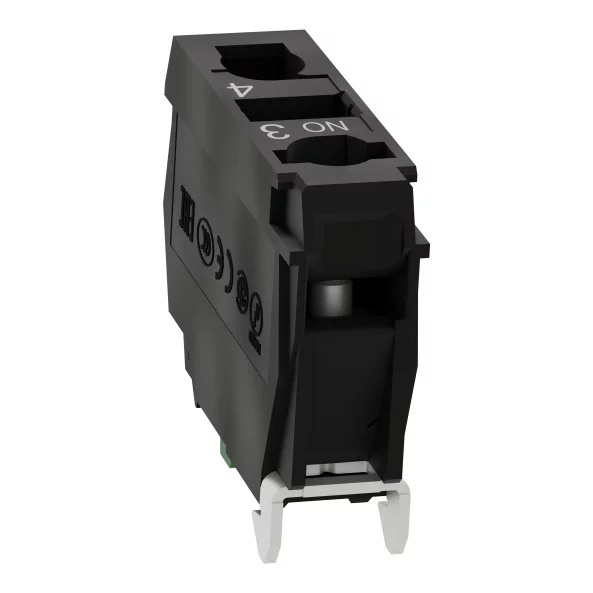

Bloc contact 1NO pentru buton 22mm Harmony XB4/XB5 cu borne surub, ZBE101, Schneider

Harmony XB5
Harmony XB4

Bloc de contacte

ZBE

5

IP20 conformitate cu SR EN 60529

Decuplare lenta

Monofilar

Contacte standard

Borne cu surub, <= 2 x 1.5 mm² cu pini conformitate cu IEC 60947-1
Borne cu surub, >= 1 x 0.22 mm² fara terminale de cablu conformitate cu IEC 60947-1

0,011 kg

1 NO

Fara

2,6 mm (modificarea stării electrice NO)
4,3 mm (cursă totală)

2,3 N modificarea stării electrice NO

10000000 cic

0,8…1,2 N.m conformitate cu IEC 60947-1

Cruce compatibil cu pozidriv No 1 surubelnita
Perforat compatibil cu plat Ø 4 mm surubelnita
Perforat compatibil cu plat Ø 5.5 mm surubelnita

Aliaj de argint (Ag/Ni)

10 A cartuş fuzibil tip gG conformitate cu SR EN 60947-5-1

10 A conformitate cu SR EN 60947-5-1

600 V (grad de poluare 3) conformitate cu IEC 60947-1

6 kV conformitate cu IEC 60947-1

3 A la 240 V, AC-15, A600 conformitate cu SR EN 60947-5-1
6 A la 120 V, AC-15, A600 conformitate cu SR EN 60947-5-1
0,1 A la 600 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
0,27 A la 250 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
0,55 A la 125 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
1,2 A la 600 V, AC-15, A600 conformitate cu SR EN 60947-5-1

1000000 cic, AC-15, 2 A la 230 V, rata de functionare <3600 cic/h, factor de sarcina: 0,5 conformitate cu IEC 60947-5-1 anexa C
1000000 cic, AC-15, 3 A la 120 V, rata de functionare <3600 cic/h, factor de sarcina: 0,5 conformitate cu IEC 60947-5-1 anexa C
1000000 cic, AC-15, 4 A la 24 V, rata de functionare <3600 cic/h, factor de sarcina: 0,5 conformitate cu IEC 60947-5-1 anexa C
1000000 cic, DC-13, 0,2 A la 110 V, rata de functionare <3600 cic/h, factor de sarcina: 0,5 conformitate cu IEC 60947-5-1 anexa C
1000000 cic, DC-13, 0,5 A la 24 V, rata de functionare <3600 cic/h, factor de sarcina: 0,5 conformitate cu IEC 60947-5-1 anexa C

Montajin fata

C1(cantitatea <=9)
C2(cantitatea <=7)
C3(cantitatea <=6)
C4(cantitatea <=4)
C5(cantitatea <=5)
C6(cantitatea <=3)
C7(cantitatea <=4)
C8(cantitatea <=2)
C9(cantitatea <=3)
C12(cantitatea <=6)
M1(cantitatea <=6)
M2(cantitatea <=4)
M3(cantitatea <=4)
M5(cantitatea <=2)
M6(cantitatea <=2)
M7(cantitatea <=6)
M8(cantitatea <=4)
M9(cantitatea <=2)
SF1(cantitatea <=3)
SF2(cantitatea <=2)
MF1(cantitatea <=2)
MF2(cantitatea <=2)
C10(cantitatea <=2)
M4(cantitatea <=2)
C13(cantitatea <=1)

Element de baza

TH

-40…70 °C

-40…70 °C

CSA C22.2 No 15
SR EN 60947-5-1
UL 60947-1
IEC 60947-1
JIS C8201-5-1
SR EN 60947-5-4
JIS C8201-1

CCC
UL
DNV
GOST
LROS (Lloyds register of shipping)
BV
CSA

5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6

30 gn (durata = 18 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
50 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27

PCE

1

1,000 cm

2,500 cm

3,000 cm

9,000 g

BB1

5

4,500 cm

5,500 cm

5,500 cm

52,000 g

S03

800

30,000 cm

30,000 cm

40,000 cm

8,691 kg
