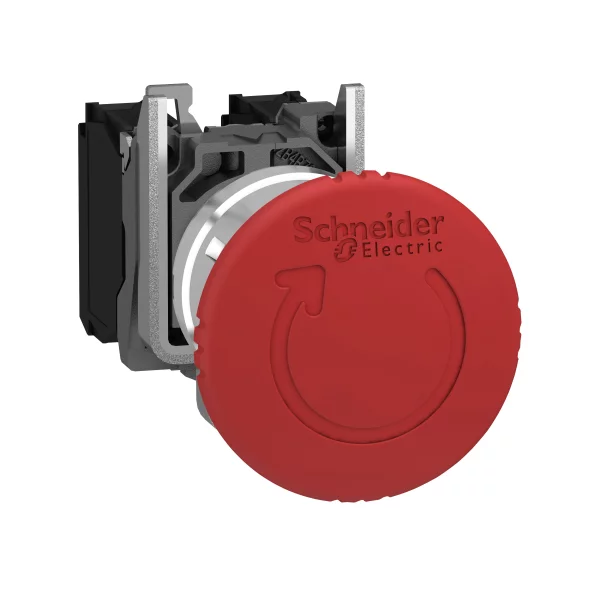

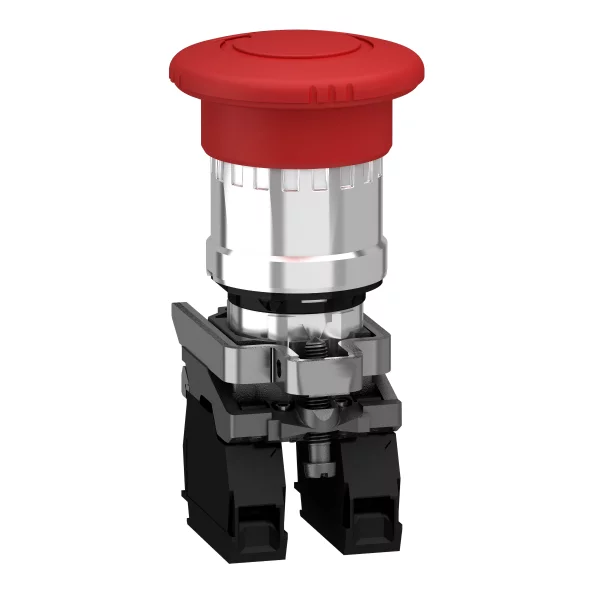

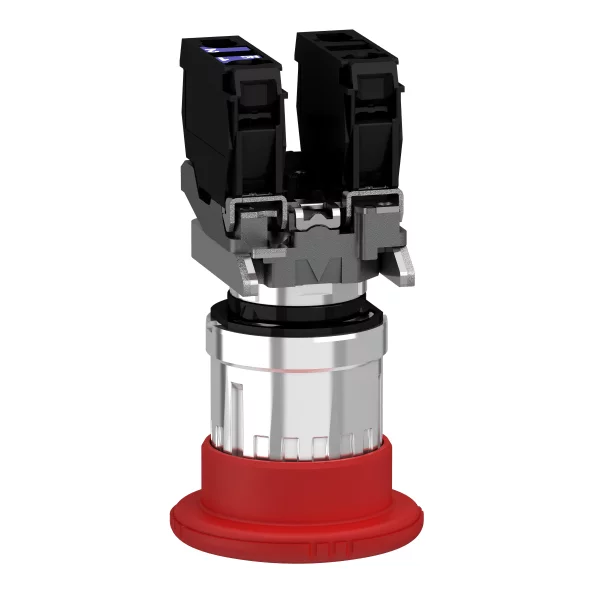

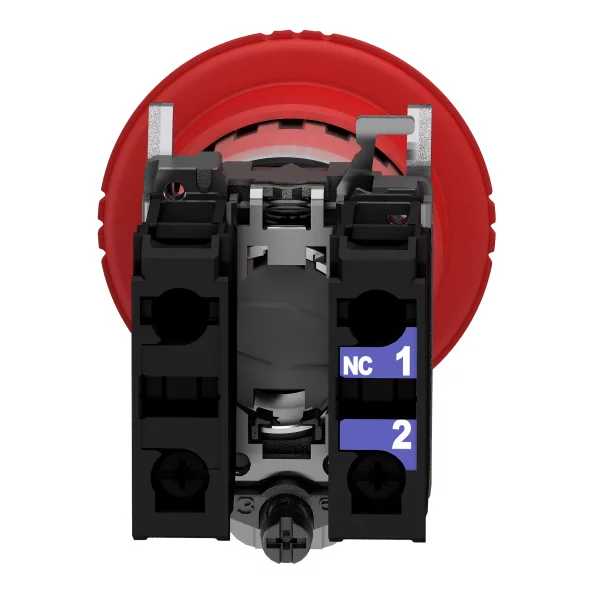

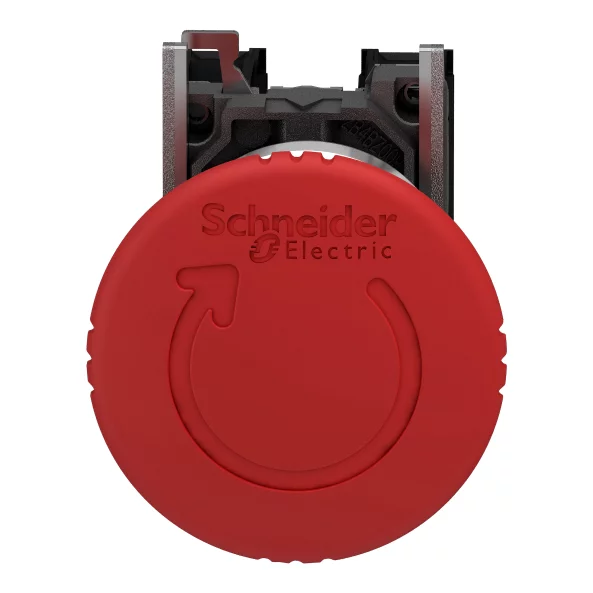

Buton oprire de urgenta tip ciuperca rosu 40mm 2NC 22mm cu retinere si deblocare prin rotire Harmony XB4, XB4BS8444, Schneider

Harmony XB4

Emergency stop push-button
Emergency switching off push-button

XB4

Metal cromat

Zamak

22,5 mm

1

Rotund

acţiune declanşator şi reţinere mecanică

Standard

Rotire pentru eliberare

Rosu ciupercă Ø 40 mm, nemarcat

Decuplare lenta

Borne cu surub, <= 2 x 1.5 mm² cu pini conformitate cu IEC 60947-1
Borne cu surub, >= 1 x 0.22 mm² fara terminale de cablu conformitate cu IEC 60947-1

47 mm

40 mm

82 mm

(21-22)NC

0,13 kg

7000000 Pa la 55 °C, distanta : 0.1 m

2 NC

Contacte standard

Cu conformitate cu IEC 60947-5-1 anexa K

1,5 mm (schimbare stare electrică NC)
4,3 mm (cursă totală)

300000 cic

0,8…1,2 N.m conformitate cu IEC 60947-1

Cruce compatibil cu Philips nr. 1 surubelnita
Cruce compatibil cu pozidriv No 1 surubelnita
Perforat compatibil cu plat Ø 4 mm surubelnita
Perforat compatibil cu plat Ø 5.5 mm surubelnita

Aliaj de argint (Ag/Ni)

10 A cartuş fuzibil tip gG conformitate cu SR EN 60947-5-1

10 A conformitate cu SR EN 60947-5-1

600 V (grad de poluare 3) conformitate cu IEC 60947-1

6 kV conformitate cu IEC 60947-1

3 A la 240 V, AC-15, A600 conformitate cu SR EN 60947-5-1
6 A la 120 V, AC-15, A600 conformitate cu SR EN 60947-5-1
0,1 A la 600 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
0,27 A la 250 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
0,55 A la 125 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
1,2 A la 600 V, AC-15, A600 conformitate cu SR EN 60947-5-1

1000000 cic, AC-15, 2 A la 230 V, rata de functionare <3600 cic/h, factor de sarcina: 0,5 conformitate cu IEC 60947-5-1 anexa C
1000000 cic, AC-15, 3 A la 120 V, rata de functionare <3600 cic/h, factor de sarcina: 0,5 conformitate cu IEC 60947-5-1 anexa C
1000000 cic, AC-15, 4 A la 24 V, rata de functionare <3600 cic/h, factor de sarcina: 0,5 conformitate cu IEC 60947-5-1 anexa C
1000000 cic, DC-13, 0,2 A la 110 V, rata de functionare <3600 cic/h, factor de sarcina: 0,5 conformitate cu IEC 60947-5-1 anexa C
1000000 cic, DC-13, 0,5 A la 24 V, rata de functionare <3600 cic/h, factor de sarcina: 0,5 conformitate cu IEC 60947-5-1 anexa C

Λ < 10exp(-6) la 5 V si 1 mA în mediu curat conformitate cu SR EN 60947-5-4
Λ < 10exp(-8) la 17 V si 5 mA în mediu curat conformitate cu SR EN 60947-5-4

Produs complet

TH

-40…70 °C

-40…70 °C

Clasa I conforming to IEC 60536

IP66 conformitate cu SR EN 60529
IP67
IP69
IP69K

NEMA 13
NEMA 4X

IK06 conforming to IEC 50102

JIS C8201-5-1
IEC 60364-5-53
UL 60947-1
SR EN 60947-5-1
CSA C22.2 No 15
ISO 13850
IEC 60947-5-5
IEC 60947-1
IEC 60204-1
SR EN 60947-5-4
JIS C8201-1

CSA
LROS (Lloyds register of shipping)
BV
listat de UL
DNV

5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6

30 gn (durata = 18 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
50 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27

PCE

1

4,700 cm

5,500 cm

9,400 cm

133,000 g

S03

80

30,000 cm

30,000 cm

40,000 cm

11,113 kg

P06

640

75,000 cm

60,000 cm

80,000 cm

99,964 kg
