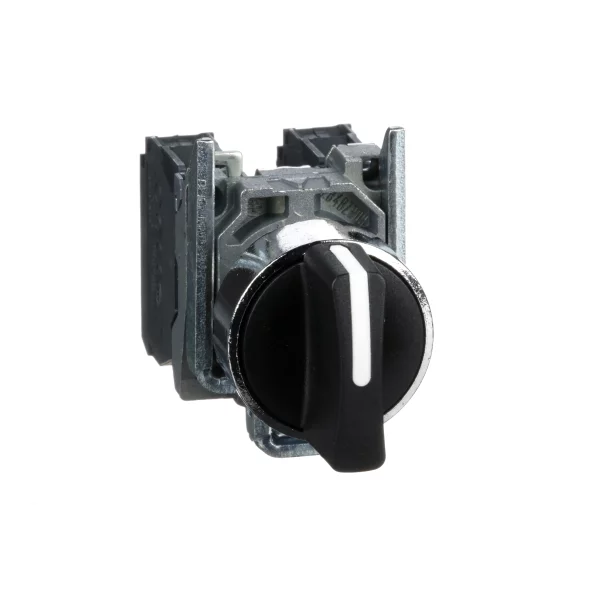

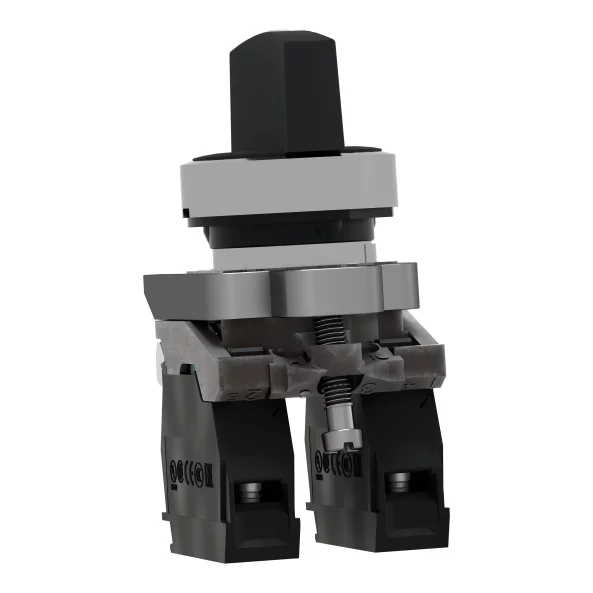

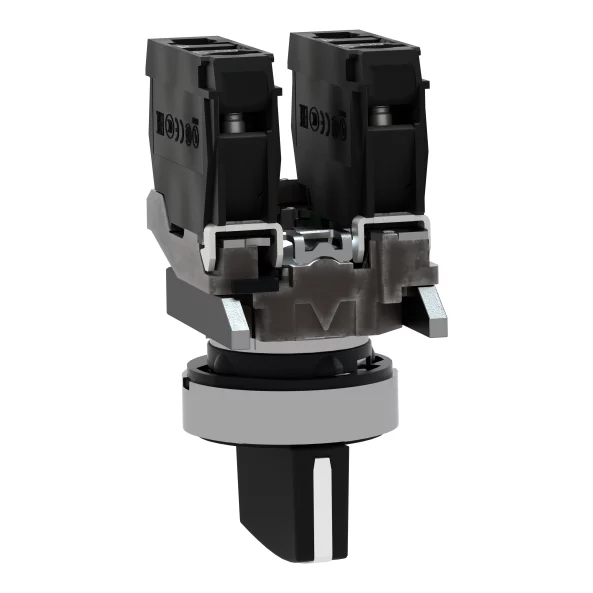

SELECTOR NEGRU,2ND,600V

Harmony XB4

Selector

XB4

Metal cromat

Zamak

22,5 mm

1

Standard

Rotund

fără revenire

Negru mâner standard

3 poziţii +/- 45°

2 NO

Decuplare lenta

Borne cu surub, <= 2 x 1.5 mm² cu pini conformitate cu IEC 60947-1
Borne cu surub, >= 1 x 0.22 mm² fara terminale de cablu conformitate cu IEC 60947-1

47 mm

30 mm

68 mm

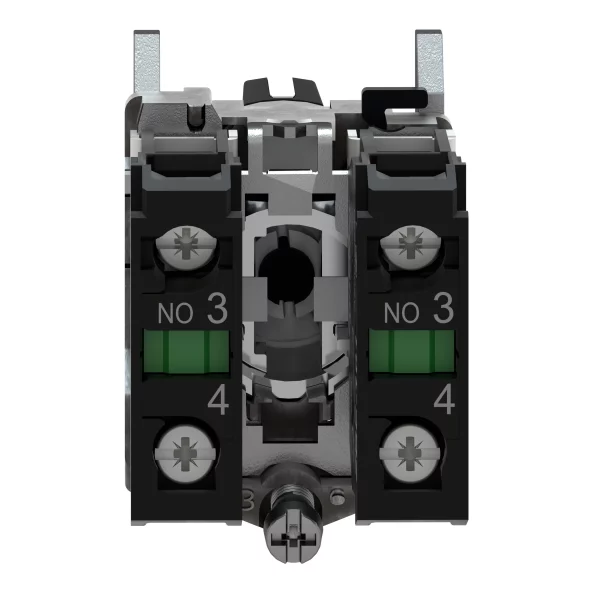

(23-24)NO
(13-14)NO

0,105 kg

7000000 Pa la 55 °C, distanta : 0.1 m

Contacte standard

Fara

0,14 N.m modificarea stării electrice NO

1000000 cic

0,8…1,2 N.m conformitate cu IEC 60947-1

Cruce compatibil cu Philips nr. 1 surubelnita
Cruce compatibil cu pozidriv No 1 surubelnita
Perforat compatibil cu plat Ø 4 mm surubelnita
Perforat compatibil cu plat Ø 5.5 mm surubelnita

Aliaj de argint (Ag/Ni)

10 A cartuş fuzibil tip gG conformitate cu SR EN 60947-5-1

10 A conformitate cu SR EN 60947-5-1

600 V (grad de poluare 3) conformitate cu IEC 60947-1

6 kV conformitate cu IEC 60947-1

3 A la 240 V, AC-15, A600 conformitate cu SR EN 60947-5-1
6 A la 120 V, AC-15, A600 conformitate cu SR EN 60947-5-1
0,1 A la 600 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
0,27 A la 250 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
0,55 A la 125 V, DC-13, Q600 conformitate cu SR EN 60947-5-1
1,2 A la 600 V, AC-15, A600 conformitate cu SR EN 60947-5-1

1000000 cic, AC-15, 2 A la 230 V, rata de functionare <3600 cic/h, factor de sarcina: 0,5 conformitate cu EN 60947-5-1 anexa C
1000000 cic, AC-15, 3 A la 120 V, rata de functionare <3600 cic/h, factor de sarcina: 0,5 conformitate cu EN 60947-5-1 anexa C
1000000 cic, AC-15, 4 A la 24 V, rata de functionare <3600 cic/h, factor de sarcina: 0,5 conformitate cu EN 60947-5-1 anexa C
1000000 cic, DC-13, 0,2 A la 110 V, rata de functionare <3600 cic/h, factor de sarcina: 0,5 conformitate cu EN 60947-5-1 anexa C
1000000 cic, DC-13, 0,5 A la 24 V, rata de functionare <3600 cic/h, factor de sarcina: 0,5 conformitate cu EN 60947-5-1 anexa C

Λ < 10exp(-6) la 5 V si 1 mA în mediu curat conformitate cu SR EN 60947-5-4
Λ < 10exp(-8) la 17 V si 5 mA în mediu curat conformitate cu SR EN 60947-5-4

Produs complet

TH

-40…70 °C

-40…70 °C

Class I conforming to IEC 60536

IP69
IP69K
IP67 conformitate cu SR EN 60529

NEMA 13
NEMA 4X

SR EN 60947-5-4
UL 60947-1
SR EN 60947-5-1
IEC 60947-5-5
JIS C8201-5-1
IEC 60947-1
CSA C22.2 No 15
JIS C8201-1

BV
UL
CSA
DNV
LROS (Lloyds register of shipping)

5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6

30 gn (durata = 18 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27
50 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27

PCE

1

3,500 cm

5,400 cm

9,000 cm

104,000 g

BB1

5

8,800 cm

3,400 cm

26,500 cm

520,000 g

S03

100

30,000 cm

30,000 cm

40,000 cm

10,888 kg
