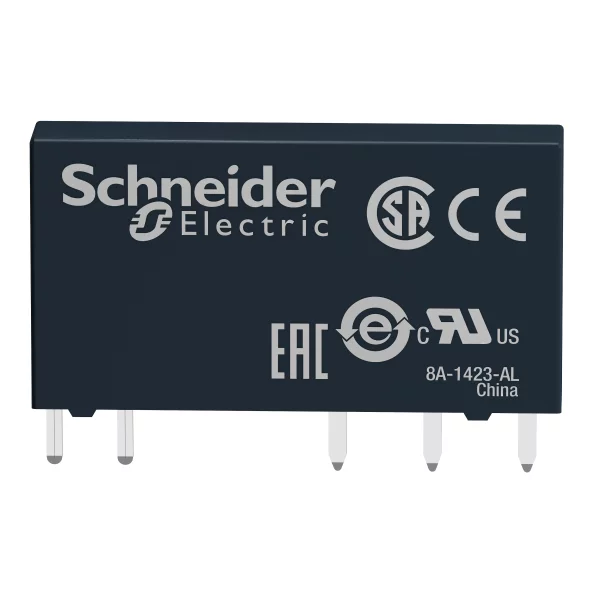

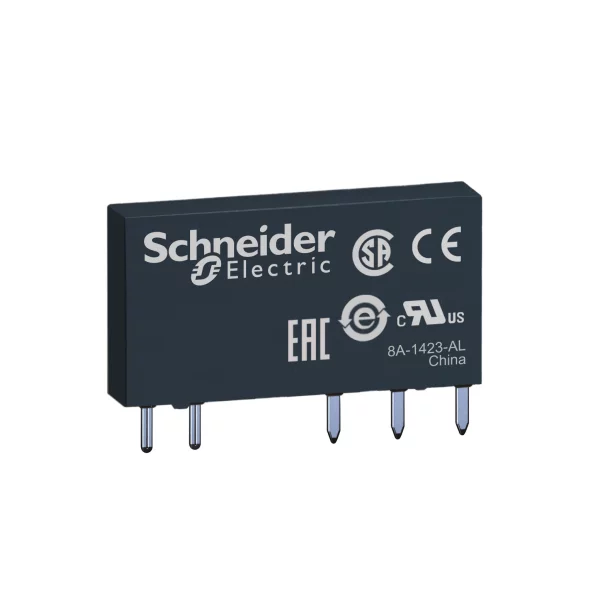

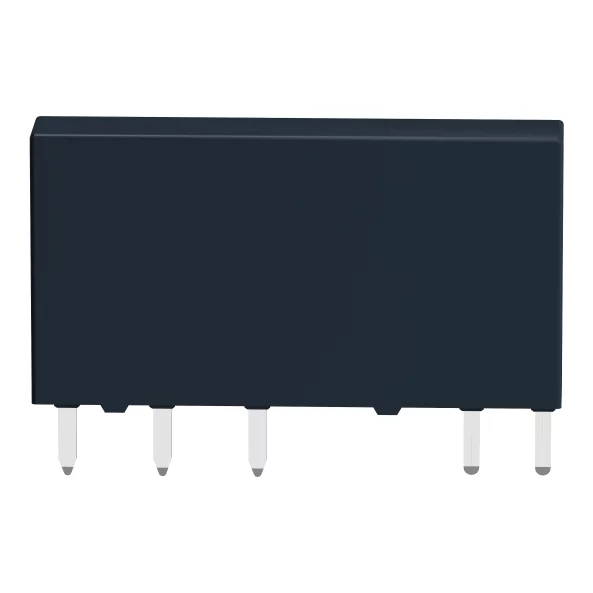

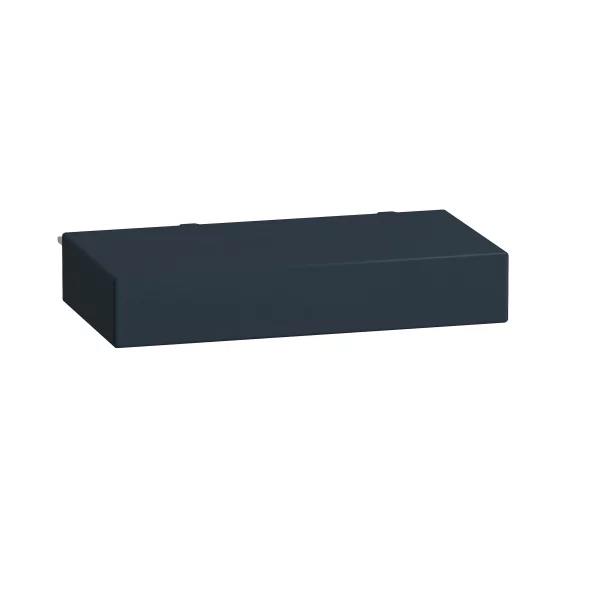

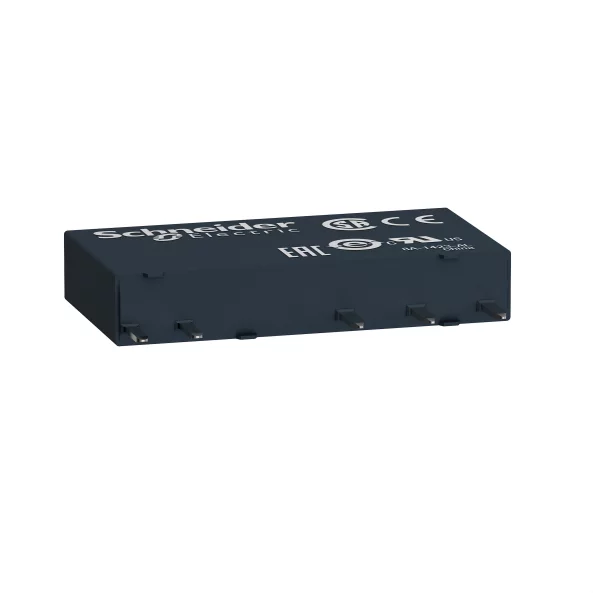

Releu slim 6A, 24VDC, 1C/O

Gama produse — Harmony Electromechanical Relays
Serie — RSL
Tip produs — Releu conectabil
Tip releu — Releu slim de interfata
Operare contacte — Standard
Tip contacte — 1 contact comutator (1 C/O)
Tip control — Fara buton de test cu blocare
LED stare — Fara
Tensiune circuit comanda — 24 V DC
Curent termic conventional (Ithe) — 6 A
Tensiune de tinere la impuls (Uimp) — 6 kV
Curent nominal utilizare (Ie) — 6 A AC-1/DC-1
Curent minim comutat — 100 mA
Tensiune minima comutata — 12 V
Capacitate minima de comutatie — 120 mW
Limite tensiune functionare — 18...33.6 V DC
Tensiune nominala izolatie (Ui) — 250 V
Timp resetare — 5 ms
Timp functionare — 12 ms
Tensiune maxima comutata — 277 V
Prag tensiune decuplare — >= 0.05 Uc
Curent sarcina — 6 A la 250 V AC
Capacitate maxima comutatie — 1500 VA / 150 W
Descriere borne — (11-12-14) OC / (A1-A2) CO
Rezistenta medie — 3390 Ohm
Consum mediu — 0.17 W
Durabilitate mecanica — 10000000 cicluri
Durabilitate electrica — 60000 cicluri la 6 A, 250 V AC-1
Fiabilitate B10d — 60000
Rata operare — <= 360 cicluri/ora cu sarcina
Categorie protectie — RT III
Suport montare — Soclu sau PCB
Pozitie operare — Orice pozitie
Nivel testare — Nivel A, montaj grup
Prezentare dispozitiv — Produs complet
Material contacte — Aliaj argint (AgSnO2)
Forma pini — Plati tip PCB
Latime — 5 mm
Inaltime — 28 mm
Adancime — 18.5 mm
Greutate neta — 0.0054 kg
Rigiditate dielectrica — 1000 V AC intre contacte / 4000 V AC intre bobina si contact
Rezistenta vibratii — +/- 1 mm la 10…55 Hz
Grad protectie — IP40
Temperatura functionare — -40…55 °C
Standarde — CSA C22.2 No 15, IEC 61810-1, UL 60947-1
Certificari — CSA, UL, EAC
Temperatura depozitare — -40…70 °C
Rezistenta la socuri — 5 gn nefunctionare / 5 gn functionare
