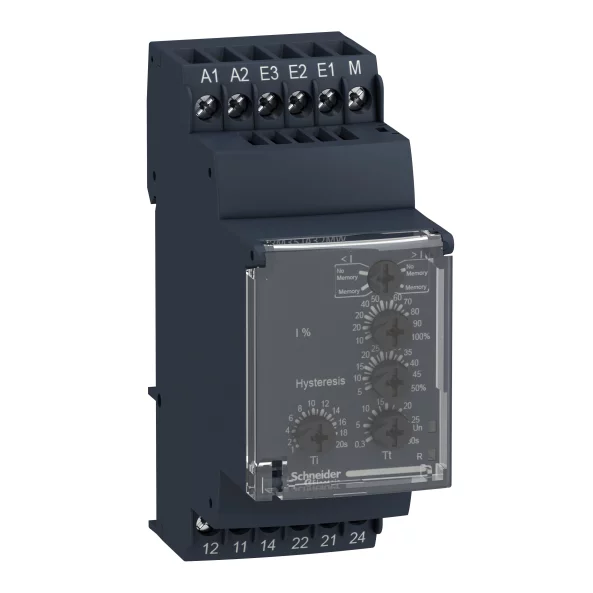

RELEU CONTROL CURENT 0.15A - 1.5A

Harmony Control Relays

Releu de control al curentului

Current control relay

RM35JA

Detectare supracurent si subcurent

Adjustable 0.3...30 s, 0 + 10 % Tt- time delay upon fault
Adjustable 1...20 s, 0 + 10 % Ti- inhibition time delay upon startup

1250 VA

10 mA la 5 V c.c.

5 A c.a./c.c.

3,5 VA c.a.

150 mA...15 A curent c.a./c.c.

AC-12 conformitate cu SR EN 60947-5-1
AC-13 conformitate cu SR EN 60947-5-1
AC-14 conformitate cu SR EN 60947-5-1
AC-15 conformitate cu SR EN 60947-5-1
DC-12 conformitate cu SR EN 60947-5-1
DC-13 conformitate cu SR EN 60947-5-1
DC-14 conformitate cu SR EN 60947-5-1

2 C/O

1500 ms temporizare

250 V c.a./c.c.

20,4…264 V c.a./c.c.

- 15 % + 10 % Un

0,6 W c.c.

40...70 Hz +/- 10 %

0,005 Ohm la terminalele E3-M
0,015 Ohm la terminalele E2-M
0,05 Ohm la terminalele E1-M

2 C/O

5 A

30 ms ciclu de măsurare ca valoare true rms

5…50 % din setare prag

0,3 s

+/- 10 % din valoarea la capatul scarii

+/- 0,5 % pentru circuit de intrare şi măsură
+/- 2 % pentru temporizare

0,05 %/°C cu variaţia temperaturii
1 pe volt peste gama de măsură cu variaţie de tensiune

Nu c.c.

10...100 %

CE : EMC 89/336/EEC
CE : 73/23/EEC

III conforming to SR EN 60664-1

> 500 MΩ la 500 V c.c. between supply and relay output conformitate cu IEC 60255-5
> 500 MΩ la 500 V c.c. between measurement and relay output conformitate cu SR EN 60664-1
> 1 MOhm la 500 V c.c. between supply and measurement conformitate cu IEC 60255-5
> 500 MΩ la 500 V c.c. between supply and relay output conformitate cu SR EN 60664-1
> 500 MΩ la 500 V c.c. between measurement and relay output conformitate cu IEC 60255-5
> 1 MOhm la 500 V c.c. between supply and measurement conformitate cu SR EN 60664-1

250 V conformitate cu SR EN 60664-1

Intre alimentare si masurare

Orice pozitie fără declasare

Borne cu surub, 1 x 0.5...1 x 4 mm² (AWG 20...AWG 11) solid fara terminale de cablu
Borne cu surub, 3 x 0.5 - 2 x 2.5 mm² (AWG 20...AWG 14) solid fara terminale de cablu
Borne cu surub, 1 x 0.2 - 1 x 2.5 mm² (AWG 24...AWG 12) flexibil cu pini
Borne cu surub, 2 x 0.2 - 2 x 1.5 mm² (AWG 24 - AWG 16) flexibil cu pini

0,6…1 N.m conformitate cu IEC 60947-1

Plastic cu autostingere

LED (verde) for alimentat
LED (galben) for relay ON

Sina DIN simetrica, 35 mm conformitate cu IEC 60715

100000 cic

30000000 cic

<= 360 acţionări/oră sarcină nominală

24...240 V c.a./c.c. 50/60 Hz non self-powered

MTTFd = 296.8 ani
B10d = 270000

Fara cadmiu

35 mm

Without test button

0,13 kg

50 ms

Emisii standard pentru mediul industrial conforming to IEC 61000-6-4
Emisii standard pentru mediul rezidenţial, comercial şi uşor industrial conforming to IEC 61000-6-3
Imunitate pentru medii industriale conforming to NF EN/IEC 61000-6-2

IEC 60255-6

GL
UL
GOST
C-Tick
CSA

-40…70 °C

-20…50 °C

95 % la 55 °C conformitate cu IEC 60068-2-30

0.35 mm (f= 5…57,6 Hz) conforming to IEC 60068-2-6
1 gn (f= 57,6…150 Hz) conforming to IEC 60255-21-1

15 gn pentru 11 ms conformitate cu IEC 60255-21-1

IP20 conformitate cu SR EN 60529 (borne)
IP30 conformitate cu SR EN 60529 (carcasă)

3 conformitate cu SR EN 60664-1

2 kV c.a. 50 Hz, 1 min. conformitate cu IEC 60255-5
2 kV c.a. 50 Hz, 1 min. conformitate cu SR EN 60664-1

4 kV conformitate cu IEC 60255-5
4 kV conformitate cu SR EN 60664-1
4 kV conformitate cu IEC 61000-4-5

PCE

1

4,500 cm

8,000 cm

9,500 cm

136,000 g

S03

48

30,000 cm

30,000 cm

40,000 cm

7,291 kg
