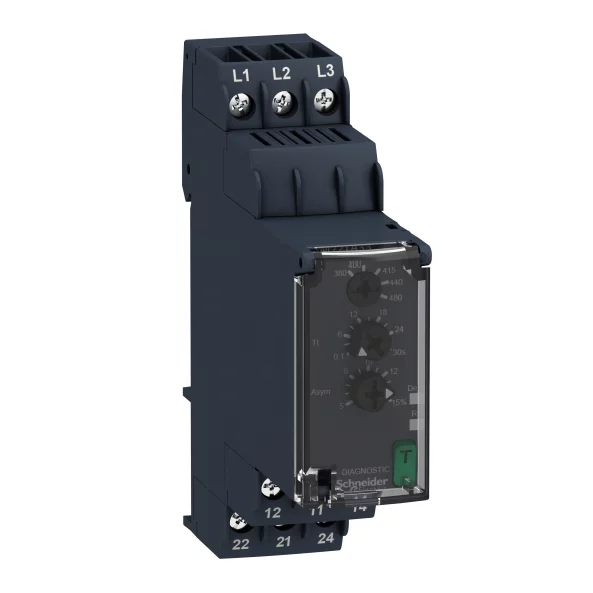

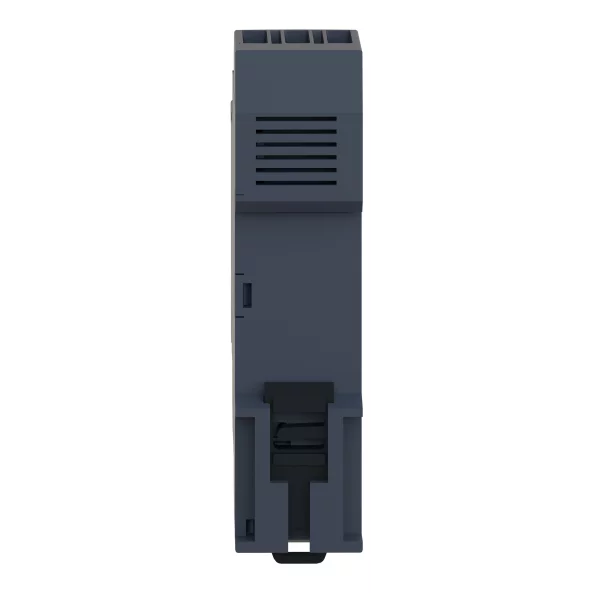

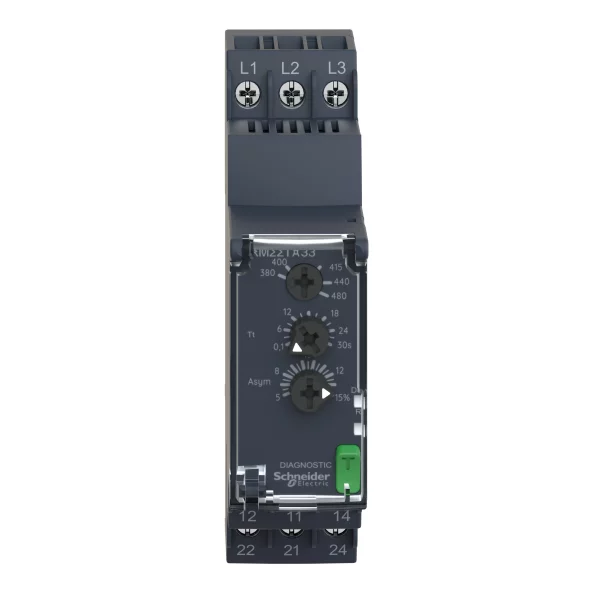

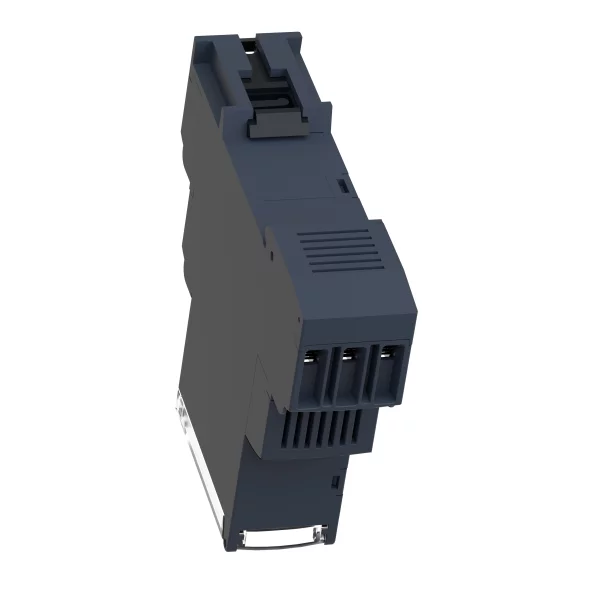

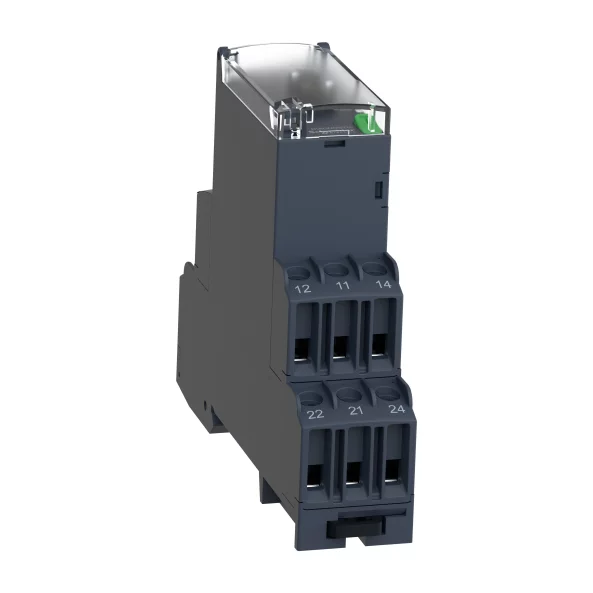

RELEU CONTROL ASIMETRI 3F,380…480V

Harmony Control Relays

Releu de control

3-phase control relay

3 faze

RM22TA

Ordinea fazelor
Detectare cadere de faza
Asimetrie

Adjustable 0.1...30 s, +/- 10 % din valoarea la capatul scarii Tt- time delay upon fault

2000 VA

380...480 V tensiune c.a.

2 C/O

1500 ms la tensiune maximă

250 V c.a.

10 mA la 5 V c.c.

8 A c.a.

c.a./c.c.

304…576 V c.a.

- 20 % + 20 % Un

15 VA la 480 V c.a. 60 Hz

< 100 V c.a.

50...60 Hz +/- 10 %

2 C/O

+/- 10 % of the full scale

<= 0.05 % per degree centigrade în funcţie de temperatura admisă a aerului înconjurător
<= 1 % within the supply voltage range

10 P

<= 0.05 % per degree centigrade în funcţie de temperatura admisă a aerului înconjurător
<= 1 % within the supply voltage range

2 % fix din selectable

650 ms

150 ms ciclu de măsurare ca valoare true rms

380...480 V faza la faza

5...15 % din Un selectat

+/- 0,5 % pentru circuit de intrare şi măsură
+/- 3 % pentru temporizare

< 1 % din întreaga gamă cu variaţie de tensiune
< 0.05 %/°C cu variaţia temperaturii

<= 300 ms

III conforming to SR EN 60664-1
III conforming to UL 60947-1

> 100 MOhm la 500 V c.c. conformitate cu IEC 60255-27

Orice poziție

Borne cu surub, 3 x 0.5 - 2 x 2.5 mm² (AWG 20...AWG 14) solid fara terminale de cablu
Borne cu surub, 2 x 0.2 - 2 x 1.5 mm² (AWG 24 - AWG 16) flexibil cu pini
Borne cu surub, 2 x 0.5 - 1 x 3.3 mm² (AWG 20 - AWG 12) solid fara terminale de cablu
Borne cu surub, 1 x 0.2 - 1 x 2.5 mm² (AWG 24 - AWG 14) flexibil cu pini

0,6…1 N.m conformitate cu IEC 60947-1

Plastic cu autostingere

LED (galben) relay ON
LED (verde) alimentat

Sina DIN 35 mm conformitate cu IEC 60715

100000 cic

10000000 cic

AC-15 conformitate cu SR EN 60947-5-1
DC-13 conformitate cu SR EN 60947-5-1
AC-1 conformitate cu IEC 60947-4-1
DC-1 conformitate cu IEC 60947-4-1

self-powered

MTTFd = 388.1 years
B10d = 350000

Fara cadmiu

With test button

22,5 mm

0,09 kg

10 ms

Immunity for residential, commercial and light-industrial environments conforming to IEC 61000-6-1
Imunitate pentru medii industriale conforming to IEC 61000-6-2
Emisii standard pentru mediul rezidenţial, comercial şi uşor industrial conforming to IEC 61000-6-3
Emisii standard pentru mediul industrial conforming to IEC 61000-6-4
Descărcare electrostatică - test level: 6 kV nivel 3 (descarcare pe contact) conforming to IEC 61000-4-2
Descărcare electrostatică - test level: 9 kV nivel 3 (descarcare în aer) conforming to IEC 61000-4-2
Test de imunitate la frecventa radio radiata - test level: 10 V/m nivel 3 conforming to IEC 61000-4-3
Tranzienţi rapizi/test de imunitate la impulsuri de ionizare - test level: 4 kV nivel 4 (direct) conforming to IEC 61000-4-4
Tranzienţi rapizi/test de imunitate la impulsuri de ionizare - test level: 2 kV nivel 4 (capacitive coupling) conforming to IEC 61000-4-4
Test de imunitate la supratensiuni - test level: 4 kV nivel 4 (mod comun) conforming to IEC 61000-4-5
Test de imunitate la supratensiuni - test level: 2 kV nivel 4 (mod diferential) conforming to IEC 61000-4-5
Emisii conduse şi radiate clasa B grupa 1 conforming to CISPR 11
Emisii conduse şi radiate clasa B conforming to CISPR 22

IEC 60255-1

GL
EAC
CCC
UE
CSA
UL
RCM

-40…70 °C

-20…50 °C la 60 Hz
-20…60 °C la 50 Hz c.a./c.c.

93…97 % la 25…55 °C conformitate cu IEC 60068-2-30

0.075 mm (f= 10…58,1 Hz) nu în funcționare conformitate cu IEC 60068-2-6
1 gn (f= 10…58,1 Hz) nu în funcționare conformitate cu IEC 60068-2-6
0.035 mm (f= 58,1…150 Hz) în functionare conformitate cu IEC 60068-2-6
0.5 gn (f= 58,1…150 Hz) în functionare conformitate cu IEC 60068-2-6

15 gn (durata = 11 ms) pentru nu în funcționare conformitate cu IEC 60068-2-27
5 gn (durata = 11 ms) pentru în functionare conformitate cu IEC 60068-2-27

IP20 conformitate cu SR EN 60529 (borne)
IP40 conformitate cu SR EN 60529 (carcasă)
IP50 conformitate cu SR EN 60529 (panou frontal)

3 conformitate cu SR EN 60664-1
3 conformitate cu UL 60947-1

2,5 kV c.a. 50 Hz, 1 min. conformitate cu IEC 60255-27

PCE

1

2,6 cm

8,2 cm

9,5 cm

104,0 g

S02

40

15,0 cm

30,0 cm

40,0 cm

4,47 kg

P06

640

75,0 cm

60,0 cm

80,0 cm

82,34 kg
