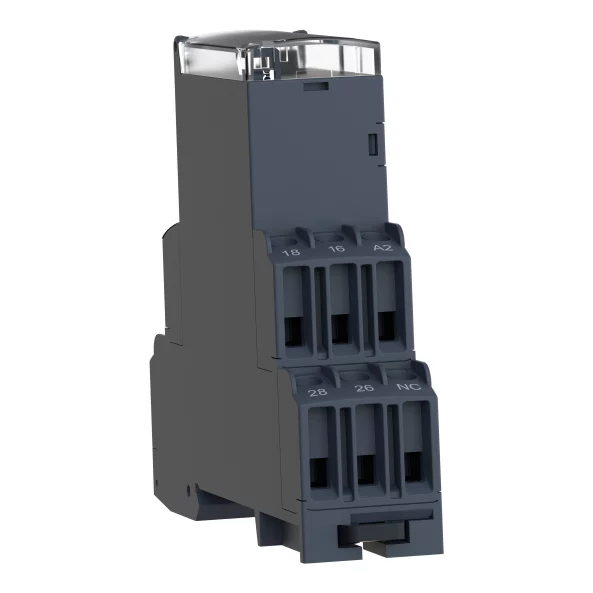

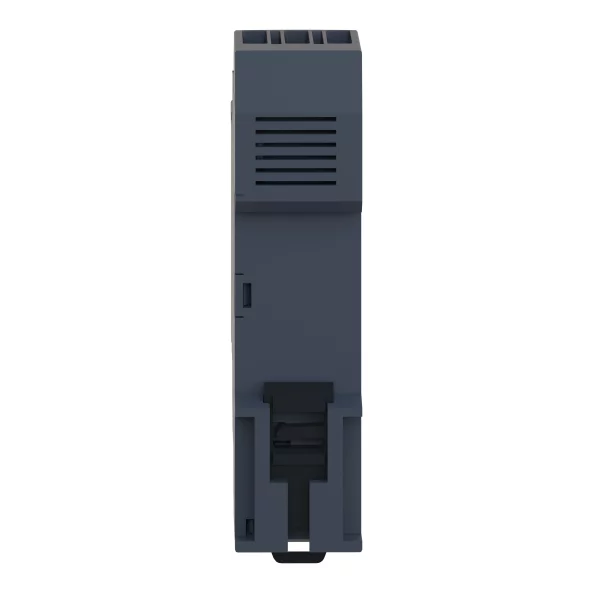

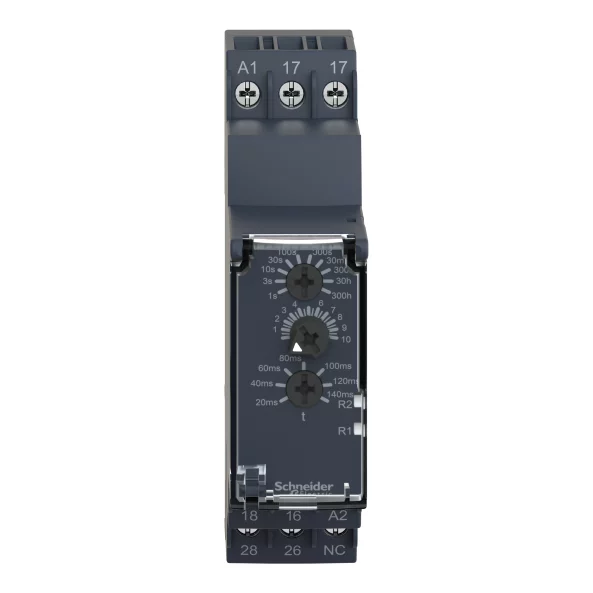

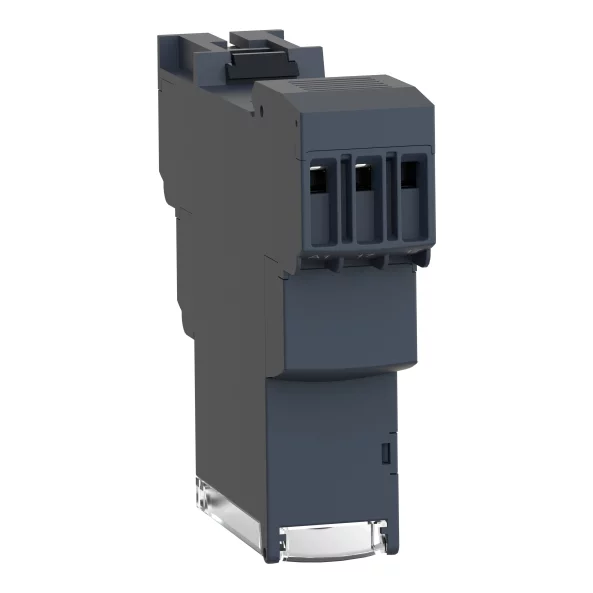

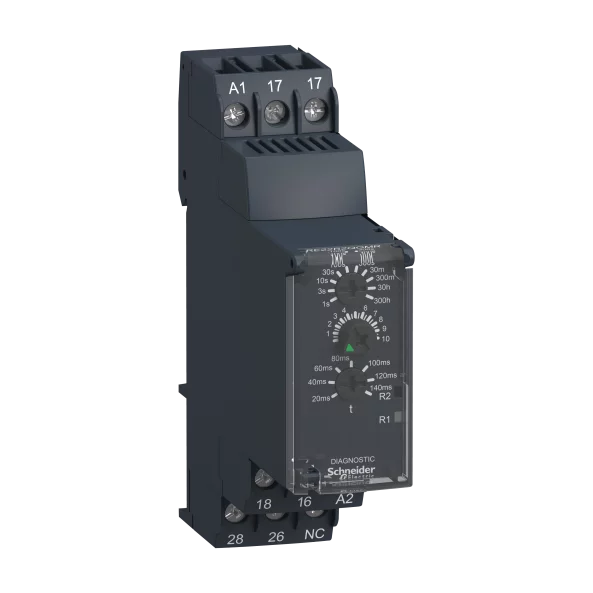

RELEU TEMPORIZARE STEA-TRIUNGHI

Harmony Timer Relays

Releu

Releu de sincronizare modular

RE23

8 A

2 C/O contact temporizat, fara cadmiu

Star-delta

3...30 s
0.05...1 s
30...300 s
30...300 min
0.3...3 s
1...10 s
3...30 h
10...100 s
30...300 h
3...30 min

Maner sferic rotativ
Buton diagnostic

24...240 V c.a./c.c. 50/60 Hz

<= 2.4 V

0,85...1,1 Us

50...60 Hz +/- 5 %

Borne cu surub, 2 x 0.5 - 1 x 3.3 mm² (AWG 20 - AWG 12) solid fara terminale de cablu
Borne cu surub, 3 x 0.5 - 2 x 2.5 mm² (AWG 20...AWG 14) solid fara terminale de cablu
Borne cu surub, 1 x 0.2 - 1 x 2.5 mm² (AWG 24 - AWG 14) flexibil cu pini
Borne cu surub, 2 x 0.2 - 2 x 1.5 mm² (AWG 24 - AWG 16) flexibil cu pini

0,6…1 N.m conformitate cu IEC 60947-1

Autostingere

+/- 0,5 % conformitate cu IEC 61812-1

+/- 0,05 %/°C

+/- 0,2 %/V

+/- 10 % din capatul scarii la 25 °C conformitate cu IEC 61812-1

Star-delta - Qg- Star-delta relay (2 CO outputs w/ same common)

100 MΩ la 500 V c.c. conformitate cu SR EN 60664-1

120 ms la întreruperea alimentarii

10 ms

3 VA la 240 V c.a.

1,5 W la 240 V c.c.

2000 VA

10 mA la 5 V c.c.

8 A

250 V c.a.

100000 cic, 8 A la 250 V, AC-1
100000 cic, 2 A la 24 V, DC-1

10000000 cic

5 kV pentru 1,2…50 µs conformitate cu SR EN 60664-1

100 ms

4 kV/3 conformitate cu SR EN 60664-1

III conforming to SR EN 60664-1

MTTFd = 342.4 ani
B10d = 320000

Orice poziție

Sina DIN 35 mm conformitate cu IEC 60715

Verde lumina fond LED (stabil) pentru selectati indicatia
Galben LED (stabil) pentru Releu dse iesire alimentat
Galben LED (intermitent rapid) pentru sincronizare in curs si releu iesire dezactivat
Galben LED (intermitent incet) pentru sincronizare in curs si releu iesire alimentat

Qg- Star-delta relay (2 CO outputs w/ same common)-2 C/O

22,5 mm

0,105 kg

With test button

1

2,5 kV pentru 1 mA/1 minut la 50 Hz intre iesirea releului si sursa de alimentare cu Izolatie de baza conformitate cu IEC 61812-1

UL 60947-1
IEC 61812-1

2006/95/EC - directiva de joasă tensiune
2004/108/EC - compatibilitate electromagnetică

CCC
CSA
RCM
GL
EAC
UE
UL

-20…60 °C

-40…70 °C

IP40 carcasa: conforming to SR EN 60529
IP20 borne: conforming to SR EN 60529
IP50 panou frontal: conforming to SR EN 60529

3 conformitate cu SR EN 60664-1

20 m/s² (f= 10…150 Hz) conforming to IEC 60068-2-6

15 gn nu functioneaza pentru 11 ms conformitate cu IEC 60068-2-27
5 gn în functionare pentru 11 ms conformitate cu IEC 60068-2-27

95 % la 25…55 °C

Test de imunitate la tranzienti rapizi - test level: 1 kV nivel 3 (brida de conectare capacitiva) conforming to IEC 61000-4-4
Test de imunitate la supratensiuni - test level: 1 kV nivel 3 (mod diferential) conforming to IEC 61000-4-5
Test de imunitate la supratensiuni - test level: 2 kV nivel 3 (mod comun) conforming to IEC 61000-4-5
Descărcare electrostatică - test level: 6 kV nivel 3 (descarcare pe contact) conforming to IEC 61000-4-2
Descărcare electrostatică - test level: 9 kV nivel 3 (descarcare în aer) conforming to IEC 61000-4-2
Test de imunitate la frecventa radio radiata - test level: 10 V/m nivel 3 (80 MHz - 1 GHz) conforming to IEC 61000-4-3
Perturbații conduse de RF - test level: 10 V nivel 3 (0.15 - 80 MHz) conforming to IEC 61000-4-6
Repetari rapide tranzitorii - test level: 2 kV nivel 3 (contact direct) conforming to IEC 61000-4-4
Imunitate la microîntreruperi si caderi ale tensiunii - test level: 30 % (500 ms) conforming to IEC 61000-4-11
Imunitate la microîntreruperi si caderi ale tensiunii - test level: 100 % (21 ms) conforming to IEC 61000-4-11
