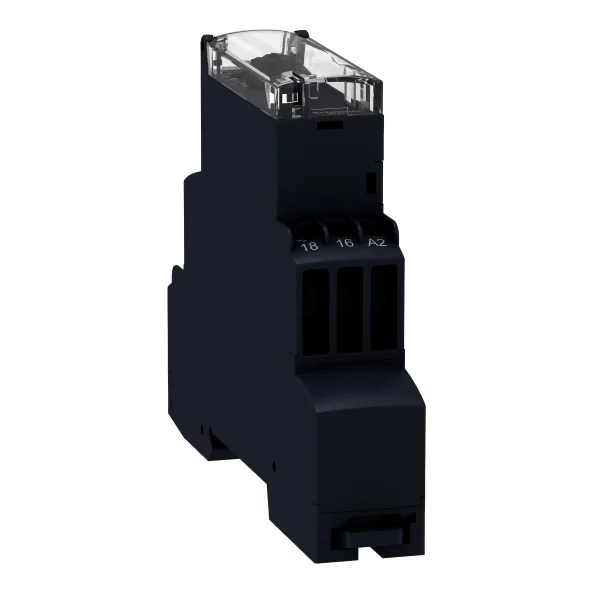

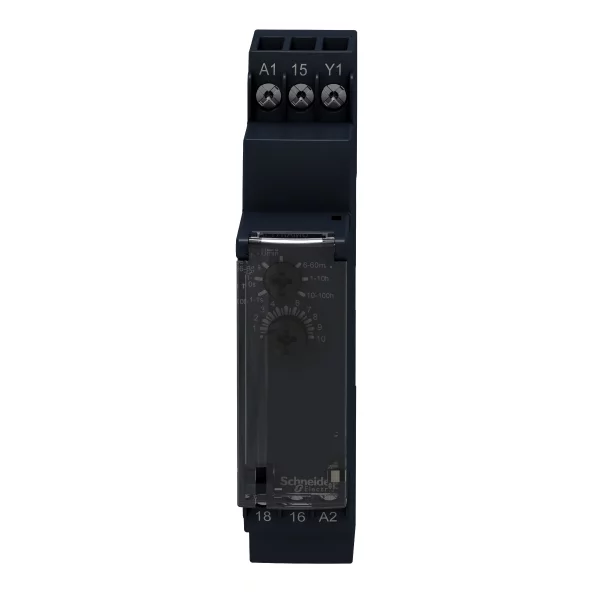

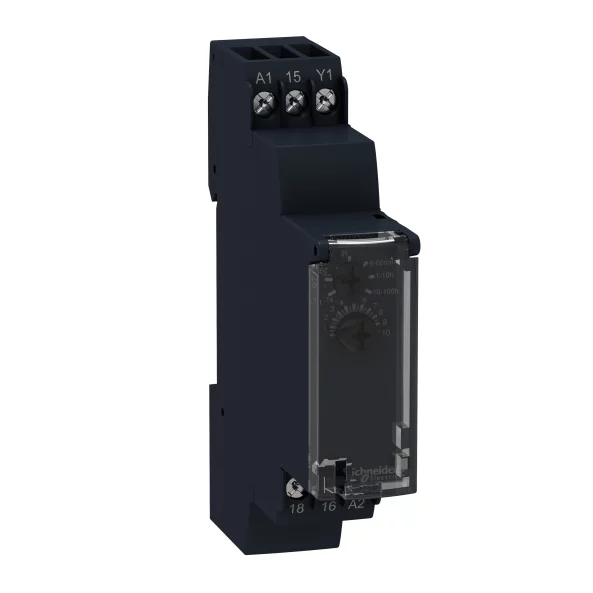

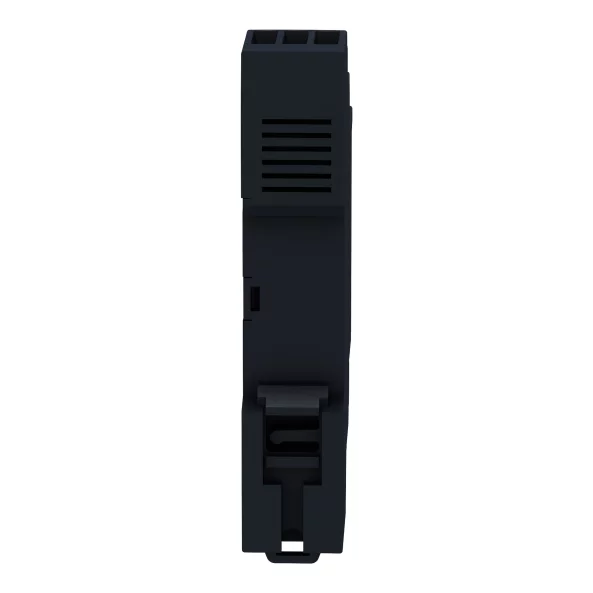

Harmony Timer Relays

Releu

Releu de sincronizare modular

17,5 mm

RE17R

Power on-delay

1...10 min
10...100 H
0.1...1 s
6...60 s
6...60 min
1...10 s
1...10 H

8 A

1 C/O

Fara cadmiu

90 mm

72 mm

Selector panou frontal

24...240 V c.a. 50/60 Hz
24 V c.c.

0,85...1,1 Us

50...60 Hz +/- 5 %

10 V

Borne cu surub, 2 x 0.5 - 1 x 3.3 mm² (AWG 20 - AWG 12) solid fara terminale de cablu
Borne cu surub, 3 x 0.5 - 2 x 2.5 mm² (AWG 20...AWG 14) solid fara terminale de cablu
Borne cu surub, 1 x 0.2 - 1 x 2.5 mm² (AWG 24 - AWG 14) flexibil cu pini
Borne cu surub, 2 x 0.2 - 2 x 1.5 mm² (AWG 24 - AWG 16) flexibil cu pini

0,6…1 N.m conformitate cu IEC 60947-1

Autostingere

+/- 0,5 % conformitate cu IEC 61812-1

+/- 0,05 %/°C

+/- 0,2 %/V

+/- 10 % din capatul scarii la 25 °C conformitate cu IEC 61812-1

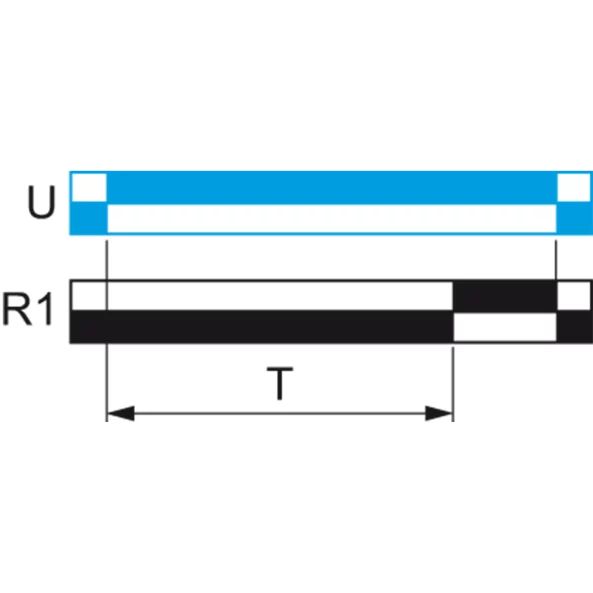

Power on-delay - A- Power on-delay relay
Power on-delay - At- Power on-delay relay w/ pause/summation (Y1)

100 ms cu sarcina în paralel tipic
30 ms tipic

100 MΩ la 500 V c.c. conformitate cu SR EN 60664-1

120 ms la întreruperea alimentarii tipic

100 %

0…32 VA la 240 V c.a.

0,6 W la 24 V c.c.

10 mA la 5 V c.c.

8 A c.a./c.c.

250 V c.a.

2000 VA

10 Hz

100000 cic pentru rezistiv sarcina (8 A la 250 V c.a. maxim)

10000000 cic

2,5 kV 1 mA/1 minut 50 Hz conformitate cu IEC 61812-1

5 kV in timpul 1.2/50 µs

100 ms

CE

4 kV/3 conformitate cu SR EN 60664-1

B10d = 270000
MTTFd = 296.8 ani

Orice poziție în raport cu planul normal vertical de montare

Sina DIN 35 mm conformitate cu IEC 60715

Indicator cu LED pentru la funcţionare stabilă: releu alimentat, fără temporizare în curs
Indicator cu LED 80 % ON și 20 % OFF pentru intermitent: temporizare în curs
Indicator cu LED 5 % ON și 95 % OFF pentru impulsuri: releu nealim., fără tempo. în progres (excepție funcția Di-D, Li-L)

A- Power on-delay relay-1 C/O
At- Power on-delay relay w/ pause/summation (Y1)-1 C/O

0,07 kg

Without test button

2

A, At

Temporizare on-delay

RE17

20 ms

2006/95/EC
2004/108/EC
IEC 61812-1
IEC 61000-6-3
IEC 61000-6-1
IEC 61000-6-4
IEC 61000-6-2

CSA
cULus
GL

-30…60 °C

-20…60 °C

IP20 conformitate cu SR EN 60529 (cutie de borne)
IP40 conformitate cu SR EN 60529 (carcasă)
IP50 conformitate cu SR EN 60529 (panou frontal)

20 m/s² (f= 10…150 Hz) conforming to IEC 60068-2-6

15 gn pentru 11 ms conformitate cu IEC 60068-2-27

93 % fără condensare conformitate cu IEC 60068-2-30

Test de imunitate la descarcari electrostatice nivel de test: 6 kV (în contact) nivel 3 conformitate cu IEC 61000-4-2
Test de imunitate la descarcari electrostatice nivel de test: 9 kV (în aer) nivel 3 conformitate cu IEC 61000-4-2
Sensibilitate la câmpuri electromagnetice nivel de test: 10 V/m (80 MHz la 1 GHz) nivel 3 conformitate cu IEC 61000-4-3
Tranzienţi rapizi/test de imunitate la impulsuri de ionizare nivel de test: 1 kV (brida de conectare capacitiva) nivel 3 conformitate cu IEC 61000-4-4
Tranzienţi rapizi/test de imunitate la impulsuri de ionizare nivel de test: 2 kV (direct) nivel 3 conformitate cu IEC 61000-4-4
1.2/50 µs test de imunitate la undă de şoc nivel de test: 1 kV (mod diferential) nivel 3 conformitate cu IEC 61000-4-5
1.2/50 µs test de imunitate la undă de şoc nivel de test: 2 kV (mod comun) nivel 3 conformitate cu IEC 61000-4-5
Perturbații conduse de RF nivel de test: 10 V (0.15 - 80 MHz) nivel 3 conformitate cu IEC 61000-4-6
Test de imunitate la căderi de tensiune şi întreruperi nivel de test: 1 % (1 ciclu) conformitate cu IEC 61000-4-11
Test de imunitate la căderi de tensiune şi întreruperi nivel de test: 71 % (25/30 cicluri) conformitate cu IEC 61000-4-11
Emisii conduse şi radiateclasa B conformitate cu EN 55022

PCE

1

2,400 cm

7,800 cm

9,900 cm

81,000 g

S02

40

15,000 cm

30,000 cm

40,000 cm

3,670 kg

P06

640

75,000 cm

60,000 cm

80,000 cm

65,060 kg
