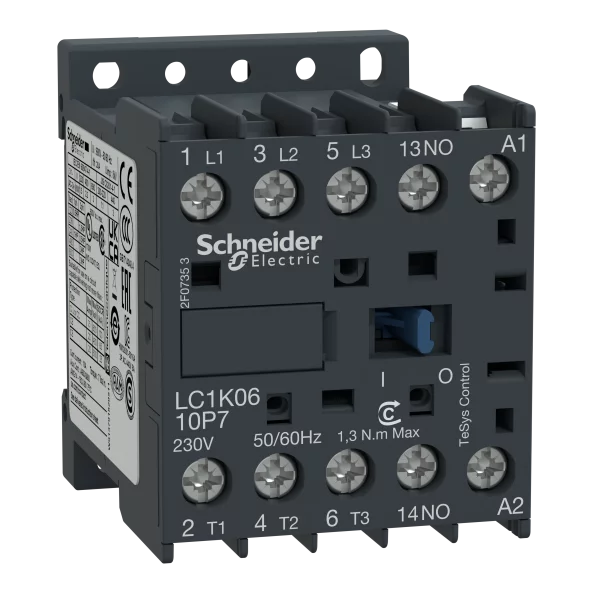

CONTACTOR 6A AC3 2.2KW 1NO 230VAC

SCHNEIDER

CONTACTOR 6A AC3 2.2KW 1NO 230VAC

Recenzii

Conditie: Nou

98⁸⁶ Lei

In stoc

Estimare livrare: 1-2 zile

Nu gasesti exact ce cauti?

Putem aduce la comanda orice tip de cablu sau alte produse electrice care nu sunt listate in magazinul online. Contacteaza-ne pentru detalii sau o oferta personalizata!

Garantie Persoana fizica 24 luni

Garantie Persoana juridica 12 luni

Transport gratuit pentru comenzi mai mari de 1000 lei

Retur în 14 zile

Cod produs: MF.004454

Cod producator: LC1K0610P5

Cere informatii

Descriere
Prezentare
Specificatii
Documente
Plata si Livrare

Gama	TeSys
Tip produs sau componenta	Contactor
nume scurt al dispozitivului	LC1K
aplicatie a dispozitivului	Control
aplicatie contactor	Comanda motor

Suplimentare

categorie de utilizare	AC-3 AC-3e AC-4
descriere poli	3P
power pole contact composition	3 NO
[Ue] tensiune nominala de functionare	Circuit de alimentare <= 690 V c.a. <= 400 Hz Circuit de semnalizare <= 690 V c.a. <= 400 Hz
[Ie] curent nominal de utilizare	6 A (at <60 °C) at <= 440 V c.a. AC-3 for circuit de alimentare 6 A (at <60 °C) at <= 440 V c.a. AC-3e for circuit de alimentare
tipul circuitului de comanda	C.a. la 50 Hz
[Uc] tensiune circuit de comanda	230 V c.a. 50 Hz
putere motor kW	1,5 kW la 220...230 V c.a. 50/60 Hz AC-3 2,2 kW la 380...415 V c.a. 50/60 Hz AC-3 3 kW la 440/690 V c.a. 50/60 Hz AC-3 1,5 kW la 220...230 V c.a. 50/60 Hz AC-3e 2,2 kW la 380...415 V c.a. 50/60 Hz AC-3e 3 kW la 440/690 V c.a. 50/60 Hz AC-3e 1,5 kW la 220...230 V c.a. 50/60 Hz AC-4 2,2 kW la 380...415 V c.a. 50/60 Hz AC-4 3 kW la 440/690 V c.a. 50/60 Hz AC-4
compozitie contact auxiliar	1 NO
[Uimp] tensiune de tinere la impuls	8 kV
categorie de supratensiune	III
[Ith] curent termic conventional in aer liber	20 A (at 60 °C) for circuit de alimentare 10 A (at 50 °C) for circuit de semnalizare
Irms capacitatea nominala la inchidere	110 A c.a. for circuit de alimentare conforming to SR EN 60947 110 A c.a. for circuit de semnalizare conforming to SR EN 60947
capacitate de rupere nominala	110 A at 220...230 V conforming to SR EN 60947 110 A at 380...400 V conforming to SR EN 60947 110 A at 415 V conforming to SR EN 60947 110 A at 440 V conforming to SR EN 60947 80 A at 500 V conforming to SR EN 60947 70 A at 660...690 V conforming to SR EN 60947
[Icw] curent nominal de scurtcircuit admisibil	90 A 50 °C - 1 s for circuit de alimentare 85 A 50 °C - 5 s for circuit de alimentare 80 A 50 °C - 10 s for circuit de alimentare 60 A 50 °C - 30 s for circuit de alimentare 45 A 50 °C - 1 min for circuit de alimentare 40 A 50 °C - 3 min for circuit de alimentare 20 A 50 °C - >= 15 min for circuit de alimentare 80 A - 1 s for circuit de semnalizare 90 A - 500 ms for circuit de semnalizare 110 A - 100 ms for circuit de semnalizare
calibrul fuzibilului asociat	25 A gG at <= 440 V for circuit de alimentare 25 A aM for circuit de alimentare 10 A gG for circuit de semnalizare conforming to SR EN 60947 10 A gG for circuit de semnalizare conforming to VDE 0660
impedanta medie	3 mOhm - Ith 20 A 50 Hz for circuit de alimentare
[Ui] tensiune nominala de izolatie	Circuit de alimentare 690 V conformitate cu IEC 60947-4-1 Circuit de alimentare 600 V conformitate cu UL 60947-4-1 Circuit de alimentare 600 V conformitate cu CSA C22.2 No 60947-4-1 Circuit de semnalizare 690 V conformitate cu IEC 60947-4-1 Circuit de semnalizare 600 V conformitate cu UL 60947-4-1 Circuit de semnalizare 600 V conformitate cu CSA C22.2 No 60947-4-1
rezistenta de izolatie	> 10 MΩ for circuit de semnalizare
consum de energie conectare in VA	30 VA (at 20 °C)
consum de energie mentinere in VA	4,5 VA (at 20 °C)
disipare de caldura	1,3 W
limite de tensiune circuit de comanda	Operaţional: 0.8...1.15 Uc (at <50 °C) Eliminare: >= 0.20 Uc (at <50 °C)
conexiuni - borne	borne cu surub 1 cablu(ri) 1,5…4 mm²solid borne cu surub 1 cablu(ri) 0,75…4 mm²flexibil fara borne cu surub 1 cablu(ri) 0,34…2,5 mm²flexibil cu borne cu surub 2 cablu(ri) 1,5…4 mm²solid borne cu surub 2 cablu(ri) 0,75…4 mm²flexibil fara borne cu surub 2 cablu(ri) 0,34…1,5 mm²flexibil cu
viteza maxima de functionare	3600 cic/h
tehnologie bobine	Fără modul de deparazitare inclus
tip contacte auxiliare	tip instantaneous 1 NO
afisare frecventa circuit	<= 400 Hz
curentul minim de comutare	5 mA for circuit de semnalizare
tensiunea minima de comutare	17 V for circuit de semnalizare
suport de montare	Sina Placa
cuplu de strangere	0,8…1,3 N.m - pornit borne cu surub Philips Nr. 2 0,8…1,3 N.m - pornit borne cu surub plat Ø 6 mm 0,8…1,3 N.m - pornit borne cu surub pozidriv No 2
timp de functionare	10...20 ms întreruperea alimentării bobinei şi deschiderea contactului NO 10...20 ms alimentarea bobinei şi închiderea contactului NO
nivel de incredere al securitatii	B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1 B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1
distanta fara suprapunere	0,5 mm
durabilitate mecanica	10 Mcycles
durabilitate electrica	1,3 Mcycles 6 A AC-3 la Ue <= 440 V 1,3 Mcycles 6 A AC-3e la Ue <= 440 V 0,05 Mcycles 36 A AC-4 la Ue <= 440 V
rezistenta mecanica	Şocuri contactor closed, on X axis10 Gn pentru 11 ms conformitate cu IEC 60068-2-27 Şocuri contactor closed, on Y axis15 Gn pentru 11 ms conformitate cu IEC 60068-2-27 Şocuri contactor closed, on Z axis15 Gn pentru 11 ms conformitate cu IEC 60068-2-27 Şocuri contactor opened, on X axis6 Gn for 11 ms conformitate cu IEC 60068-2-27 Şocuri contactor opened, on Y axis10 Gn pentru 11 ms conformitate cu IEC 60068-2-27 Şocuri contactor opened, on Z axis10 Gn pentru 11 ms conformitate cu IEC 60068-2-27 Vibraţii contactor închis4 Gn, 5...300 Hz conformitate cu IEC 60068-2-6 Vibraţii contactor deschis2 Gn, 5...300 Hz conformitate cu IEC 60068-2-6
inaltime	58 mm
latime	45 mm
adancime	57 mm
greutate neta	0,18 kg

Mediu

standarde	EN/IEC 60947-4-1 GB/T 14048.4 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ
certificari produs	Schema CB CCC UL CSA EAC UE UKCA
grad de protectie IP	IP20 conformitate cu VDE 0106
tratament protector	TC conformitate cu IEC 60068 TC conformitate cu DIN 50016
temperatura ambietala pentru depozitare	-50…80 °C
altitudinea de functionare	2000 m fără declasare
Intarziere flacara	V1 conformitate cu UL 94 Cerinţa 2 conformitate cu NF F 16-101 Cerinţa 2 conformitate cu NF F 16-102

Unitati de ambalare

Unitate de masura pentru prima forma de impachetare	PCE
Număr de produse în pachet	1
Inaltime prima forma de impachetare	5,000 cm
Latime prima forma de impachetare	6,500 cm
Lungime prima forma de impachetare	6,500 cm
Greutate colet(Lbs)	178,300 g
Unitate de masura pentru a doua forma de impachetare	S02
Numar unitati in a doua forma de impachetare	50
Inaltime a doua forma de impachetare	15,000 cm
Latime a doua forma de impachetare	30,000 cm
Lungime a doua forma de impachetare	40,000 cm
Greutate a doua forma de impachetare	9,144 kg
Unitate de masura pentru a treia forma de impachetare	P06
Numar unitati in a treia forma de impachetare	800
Inaltime a treia forma de impachetare	75,000 cm
Latime a treia forma de impachetare	80,000 cm
Lungime a treia forma de impachetare	60,000 cm
Greutate a treia forma de impachetare	154,296 kg
