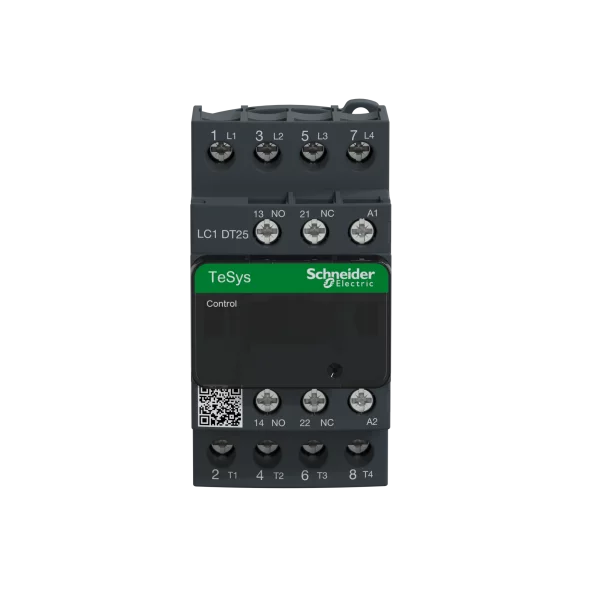

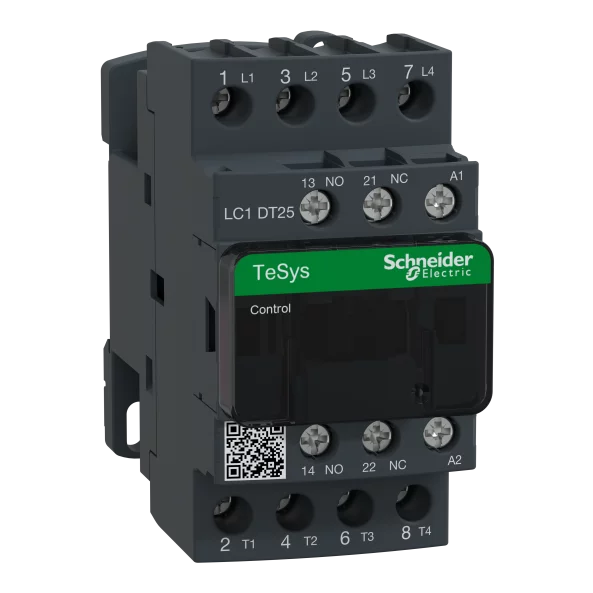

CONTACTOR 25A 4P AC1 230V50/61

TeSys
TeSys Deca

TeSys Deca

Contactor

LC1D

Sarcina rezistiva

AC-1

4P

Circuit de alimentare <= 690 V c.a. 25...400 Hz
Circuit de alimentare <= 300 V c.c.

25 A (at <60 °C) at <= 440 V c.a. AC-1 for circuit de alimentare

230 V c.a. 50/60 Hz

LC1D

4 NO

Cu

10 A (at 60 °C) for circuit de semnalizare
25 A (at 60 °C) for circuit de alimentare

140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1
250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1
250 A at 440 V for circuit de alimentare conforming to SR EN 60947

250 A at 440 V for circuit de alimentare conforming to SR EN 60947

30 A 40 °C - 10 min for circuit de alimentare
61 A 40 °C - 1 min for circuit de alimentare
105 A 40 °C - 10 s for circuit de alimentare
210 A 40 °C - 1 s for circuit de alimentare
100 A - 1 s for circuit de semnalizare
120 A - 500 ms for circuit de semnalizare
140 A - 100 ms for circuit de semnalizare

10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1
40 A gG at <= 690 V coordination tip 1 for circuit de alimentare
25 A gG at <= 690 V coordination tip 2 for circuit de alimentare

2,5 mOhm - Ith 25 A 50 Hz for circuit de alimentare

1,56 W AC-1

Circuit de alimentare 600 V CSA certificat
Circuit de alimentare 600 V UL certificat
Circuit de semnalizare 690 V conformitate cu IEC 60947-1
Circuit de semnalizare 600 V CSA certificat
Circuit de semnalizare 600 V UL certificat
Circuit de alimentare 690 V conformitate cu IEC 60947-4-1

III

3

6 kV conformitate cu SR EN 60947

B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1
B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1

15 Mcycles

0,8 Mcycles 25 A AC-1 la Ue <= 440 V

C.a. la 50/60 Hz

Fără modul de deparazitare inclus

0.3...0.6 Uc (-40…70 °C):eliminare c.a. 50/60 Hz
0,8...1,1 Uc (-40…60 °C):operaţional c.a. 50 Hz
0,85...1,1 Uc (-40…60 °C):operaţional c.a. 60 Hz
1...1.1 Uc (60…70 °C):operaţional c.a. 50/60 Hz

70 VA 60 Hz cos phi 0,75 (at 20 °C)
70 VA 50 Hz cos phi 0,75 (at 20 °C)

7,5 VA 60 Hz cos phi 0,3 (at 20 °C)
7 VA 50 Hz cos phi 0,3 (at 20 °C)

2…3 W at 50/60 Hz

4...19 ms deschidere
12...22 ms închidere

3600 cic/h at 60 °C

Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini
Circuit de alimentare: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini
Circuit de alimentare: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu

Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2
Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm
Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2
Circuit de alimentare 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2

1 NO + 1 NC

tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1
tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1

25...400 Hz

17 V for circuit de semnalizare

5 mA for circuit de semnalizare

> 10 MΩ for circuit de semnalizare

1,5 ms la întreruperea alimentării între contactele NO şi NC
1,5 ms la energizare între contactele NO şi NC

Placa

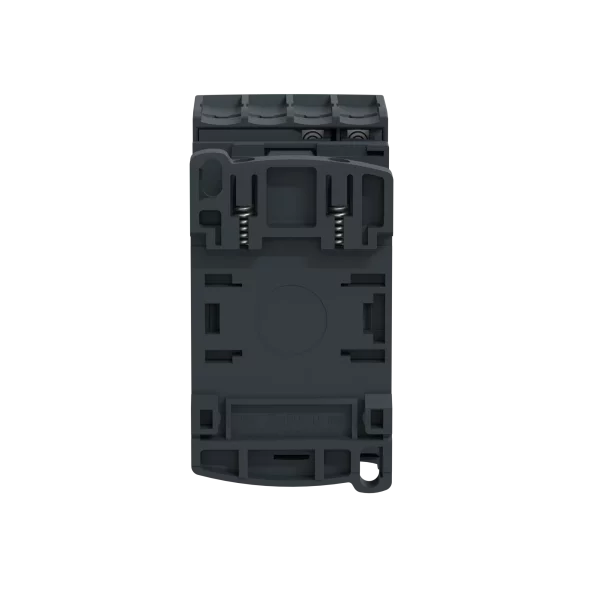

Sina

CSA C22.2 No 15
SR EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
SR EN 60947-5-1
UL 60947-4-1
IEC 60335-1

DNV
GL
CCC
LROS (Lloyds register of shipping)
RINA
BV
GOST
UL
CSA
CB

IP20 parte frontala conformitate cu SR EN 60529

TH conformitate cu IEC 60068-2-30

conformitate cu IACS E10 exposure to damp heat
conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat

-40…60 °C
60…70 °C cu declasare

0...3000 m

850 °C conformitate cu IEC 60695-2-1

V1 conformitate cu UL 94

Vibraţii contactor deschis (2 Gn, 5...300 Hz)
Vibraţii contactor închis (4 Gn, 5...300 Hz)
Şocuri contactor închis (15 Gn pentru 11 ms)
Şocuri contactor deschis (10 Gn pentru 11 ms)

85 mm

45 mm

92 mm

0,365 kg

PCE

1

5,500 cm

9,500 cm

12,000 cm

392,000 g

S02

16

15,000 cm

30,000 cm

40,000 cm

6,696 kg

P06

256

75,000 cm

60,000 cm

80,000 cm

118,064 kg
