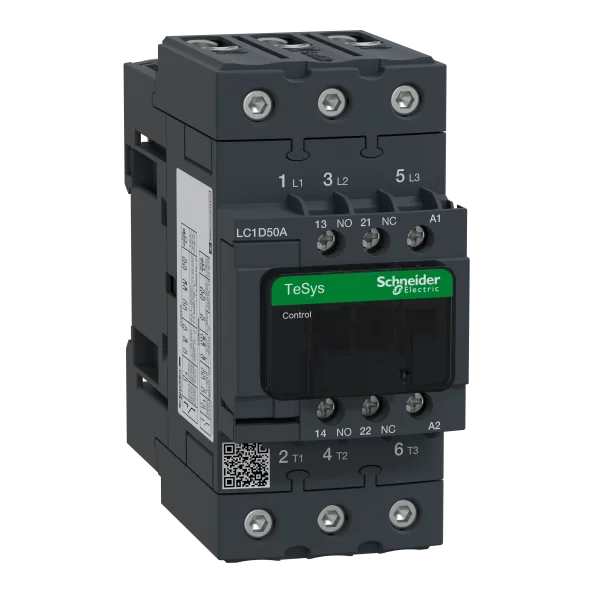

CONTACTOR 3P EVLK CONTACTOR 50A 22KW AC3 230VAC

TeSys
TeSys Deca

TeSys Deca

Contactor

LC1D

Comanda motor
Sarcina rezistiva

AC-4
AC-1
AC-3
AC-3e

3P

Circuit de alimentare <= 690 V c.a. 50 Hz
Circuit de alimentare <= 300 V c.c.

50 A (at <60 °C) at <= 440 V AC-3 for circuit de alimentare
80 A (at <60 °C) at <= 440 V AC-1 for circuit de alimentare
50 A (at <60 °C) at <= 440 V AC-3e for circuit de alimentare

230 V c.a. 50 Hz

15 kW at 220/230 V c.a. 50/60 Hz (AC-3)
22 kW at 380/400 V c.a. 50/60 Hz (AC-3)
25 kW at 415 V c.a. 50/60 Hz (AC-3)
30 kW at 440 V c.a. 50/60 Hz (AC-3)
30 kW at 500 V c.a. 50/60 Hz (AC-3)
33 kW at 660/690 V c.a. 50/60 Hz (AC-3)
15 kW at 220/230 V c.a. 50/60 Hz (AC-3e)
22 kW at 380/400 V c.a. 50/60 Hz (AC-3e)
25 kW at 415 V c.a. 50/60 Hz (AC-3e)
30 kW at 440 V c.a. 50/60 Hz (AC-3e)
30 kW at 500 V c.a. 50/60 Hz (AC-3e)
33 kW at 660/690 V c.a. 50/60 Hz (AC-3e)
11 kW at 400 V c.a. 50/60 Hz (AC-4)

LC1D

3 NO

Cu

10 A (at 60 °C) for circuit de semnalizare
80 A (at 60 °C) for circuit de alimentare

140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1
250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1
900 A at 440 V for circuit de alimentare conforming to SR EN 60947

900 A at 440 V for circuit de alimentare conforming to SR EN 60947

84 A 40 °C - 10 min for circuit de alimentare
208 A 40 °C - 1 min for circuit de alimentare
400 A 40 °C - 10 s for circuit de alimentare
810 A 40 °C - 1 s for circuit de alimentare
100 A - 1 s for circuit de semnalizare
120 A - 500 ms for circuit de semnalizare
140 A - 100 ms for circuit de semnalizare

10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1
100 A gG at <= 690 V coordination tip 1 for circuit de alimentare
100 A gG at <= 690 V coordination tip 2 for circuit de alimentare

1,5 mOhm - Ith 80 A 50 Hz for circuit de alimentare

3,7 W AC-3
9,6 W AC-1
3,7 W AC-3e

Circuit de alimentare 690 V conformitate cu IEC 60947-4-1
Circuit de alimentare 600 V CSA certificat
Circuit de alimentare 600 V UL certificat
Circuit de semnalizare 690 V conformitate cu IEC 60947-1
Circuit de semnalizare 600 V CSA certificat
Circuit de semnalizare 600 V UL certificat

III

3

6 kV conformitate cu SR EN 60947

B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1
B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1

6 Mcycles

1,45 Mcycles 50 A AC-3 la Ue <= 440 V
1,1 Mcycles 80 A AC-1 la Ue <= 440 V
1,45 Mcycles 50 A AC-3e la Ue <= 440 V

C.a. la 50 Hz standard

Fără modul de deparazitare inclus

0.3...0.6 Uc (-40…70 °C):eliminare c.a. 50 Hz
0,8...1,1 Uc (-40…60 °C):operaţional c.a. 50 Hz
1...1.1 Uc (60…70 °C):operaţional c.a. 50 Hz

160 VA 50 Hz cos phi 0,75 (at 20 °C)

15 VA 50 Hz cos phi 0,3 (at 20 °C)

4…5 W at 50 Hz

4...19 ms deschidere
12...26 ms închidere

3600 cic/h at 60 °C

Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de alimentare: borne cu surub 1 1…35 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: borne cu surub 2 1…25 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: borne cu surub 1 1…35 mm² - cable stiffness: flexibil cu pini
Circuit de alimentare: borne cu surub 2 1…25 mm² - cable stiffness: flexibil cu pini
Circuit de alimentare: borne cu surub 1 1…35 mm² - cable stiffness: solid fara terminale de cablu
Circuit de alimentare: borne cu surub 2 1…25 mm² - cable stiffness: solid fara terminale de cablu

Circuit de alimentare 8 N.m - pornit conectori EverLink cu şurub BTR - cablu 25…35 mm² hexagonal 4 mm
Circuit de alimentare 5 N.m - pornit conectori EverLink cu şurub BTR - cablu 1…25 mm² hexagonal 4 mm
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2
Circuit de alimentare 2,5 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2

1 NO + 1 NC

tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1
tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1

25...400 Hz

17 V for circuit de semnalizare

5 mA for circuit de semnalizare

> 10 MΩ for circuit de semnalizare

1,5 ms la întreruperea alimentării între contactele NO şi NC
1,5 ms la energizare între contactele NO şi NC

Placa
Sina

SR EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
SR EN 60947-5-1
CSA C22.2 No 15
UL 60947-4-1
IEC 60335-2-40:Annex JJ
UL 60335-2-40:Annex JJ
IEC 60335-1:Clause 30.2

CCC
UL
Schema CB
CSA
UE
UKCA
Marin
EAC

IP20 parte frontala conformitate cu SR EN 60529

TH conformitate cu IEC 60068-2-30

conformitate cu IACS E10 exposure to damp heat
conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat

-40…60 °C
60…70 °C cu declasare

0...3000 m

850 °C conformitate cu IEC 60695-2-1

V1 conformitate cu UL 94

Vibraţii contactor deschis (2 Gn, 5...300 Hz)
Vibraţii contactor închis (4 Gn, 5...300 Hz)
Şocuri contactor închis (15 Gn pentru 11 ms)
Şocuri contactor deschis (10 Gn pentru 11 ms)

122 mm

55 mm

120 mm

0,855 kg

PCE

1

6,500 cm

14,000 cm

15,500 cm

912,000 g

S02

10

15,000 cm

30,000 cm

40,000 cm

9,373 kg

P06

160

75,000 cm

80,000 cm

60,000 cm

157,968 kg
