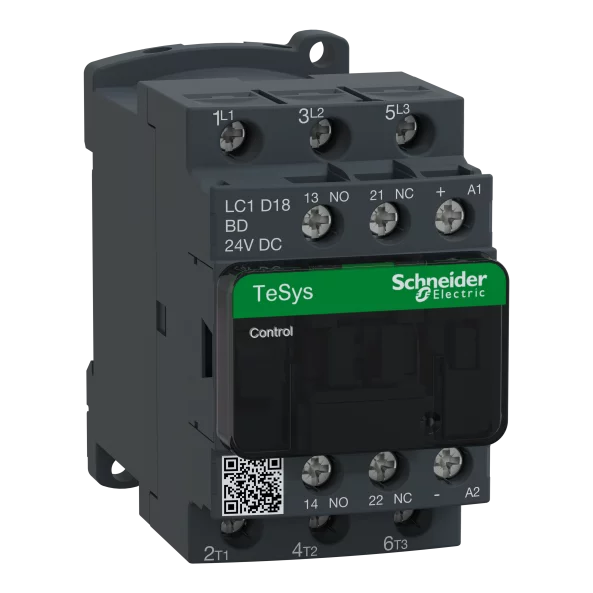

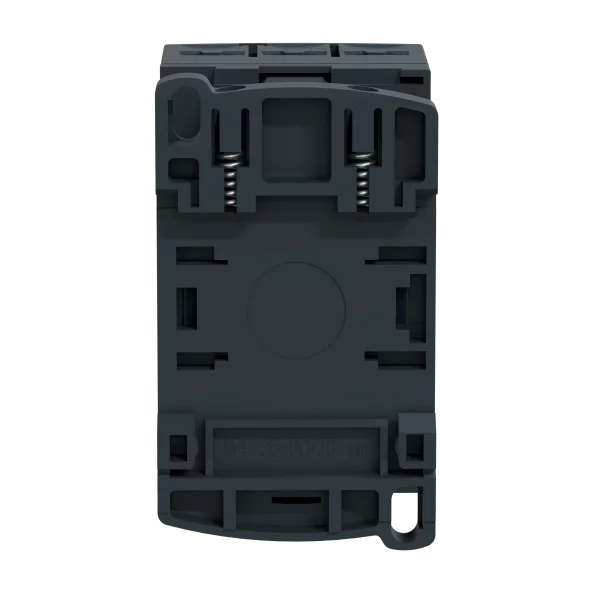

Contactor 18A 3 poli 1NO+1NC 24VDC-48VAC, LC1D18BD, Schneider

gama de produseTeSys DecaTip produs sau componentaContactornume scurt al dispozitivuluiLC1Daplicatie contactorComanda motorSarcina rezistivacategorie de utilizareAC-4AC-1AC-3AC-3edescriere poli3P[Ue] tensiune nominala de functionareCircuit de alimentare <= 690 V c.a. 25...400 HzCircuit de alimentare <= 300 V c.c.[Ie] curent nominal de utilizare18 A (at <60 °C) at <= 440 V c.a. AC-3 for circuit de alimentare32 A (at <60 °C) at <= 440 V c.a. AC-1 for circuit de alimentare18 A (at <60 °C) at <= 440 V c.a. AC-3e for circuit de alimentare[Uc] control circuit voltage24 V c.c.Suplimentareputere motor kW4 kW at 220...230 V c.a. 50/60 Hz (AC-3)75 kW at 380...400 V c.a. 50/60 Hz (AC-3)9 kW at 415...440 V c.a. 50/60 Hz (AC-3)10 kW at 500 V c.a. 50/60 Hz (AC-3)10 kW at 660...690 V c.a. 50/60 Hz (AC-3)4 kW at 400 V c.a. 50/60 Hz (AC-4)4 kW at 220...230 V c.a. 50/60 Hz (AC-3e)75 kW at 380...400 V c.a. 50/60 Hz (AC-3e)9 kW at 415...440 V c.a. 50/60 Hz (AC-3e)10 kW at 500 V c.a. 50/60 Hz (AC-3e)10 kW at 660...690 V c.a. 50/60 Hz (AC-3e)putere motor hp1 CP at 115 V c.a. 50/60 Hz for 1 faza motors3 CP at 230/240 V c.a. 50/60 Hz for 1 faza motors5 CP at 200/208 V c.a. 50/60 Hz for 3 faze motors5 CP at 230/240 V c.a. 50/60 Hz for 3 faze motors10 CP at 460/480 V c.a. 50/60 Hz for 3 faze motors15 CP at 575/600 V c.a. 50/60 Hz for 3 faze motorsCod compatibilitateLC1Dcompozitie contact pol3 NOcapac de protectieCu[Ith] curent termic conventional in aer liber10 A (at 60 °C) for circuit de semnalizare32 A (at 60 °C) for circuit de alimentareIrms capacitatea nominala la inchidere140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1300 A at 440 V for circuit de alimentare conforming to SR EN 60947capacitate de rupere nominala300 A at 440 V for circuit de alimentare conforming to SR EN 60947[Icw] curent nominal de scurtcircuit admisibil145 A 40 °C - 10 s for circuit de alimentare240 A 40 °C - 1 s for circuit de alimentare40 A 40 °C - 10 min for circuit de alimentare84 A 40 °C - 1 min for circuit de alimentare100 A - 1 s for circuit de semnalizare120 A - 500 ms for circuit de semnalizare140 A - 100 ms for circuit de semnalizarecalibrul fuzibilului asociat10 A gG for circuit de semnalizare conforming to SR EN 60947-5-150 A gG at <= 690 V coordination tip 1 for circuit de alimentare35 A gG at <= 690 V coordination tip 2 for circuit de alimentareimpedanta medie25 mOhm - Ith 32 A 50 Hz for circuit de alimentareputerea disipata pe pol25 W AC-108 W AC-308 W AC-3e[Ui] tensiune nominala de izolatieCircuit de alimentare 690 V conformitate cu IEC 60947-4-1Circuit de alimentare 600 V CSA certificatCircuit de alimentare 600 V UL certificatCircuit de semnalizare 690 V conformitate cu IEC 60947-1Circuit de semnalizare 600 V CSA certificatCircuit de semnalizare 600 V UL certificatcategorie de supratensiuneIIIGrad de poluare3[Uimp] tensiune de tinere la impuls6 kV conformitate cu SR EN 60947nivel de incredere al securitatiiB10d = 1369863 cic contactor cu sarcina nominala conformitate cu EN/ISO 13849-1B10d = 20000000 cic contactor cu sarcina mecanica conformitate cu EN/ISO 13849-1durabilitate mecanica30 Mcyclesdurabilitate electrica165 Mcycles 18 A AC-3 la Ue <= 440 V1 Mcycles 32 A AC-1 la Ue <= 440 V165 Mcycles 18 A AC-3e la Ue <= 440 Vtipul circuitului de comandaC.c. standardtehnologie bobineCu dispozitiv de suprimare integrallimite de tensiune circuit de comanda0.1...0.25 Uc (-40…70 °C):eliminare c.c.0.7...1.25 Uc (-40…60 °C):operational c.c.1...1.25 Uc (60…70 °C):operational c.c.consum de energie conectare in W54 W 20 °C)consum de energie mentinere in W54 W la 20 °Ctimp de functionare63 ±15 % ms inchidere20 ±20 % ms deschidereconstanta de timp28 msviteza maxima de functionare3600 cic/h at 60 °Cconexiuni - borneCircuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cabluCircuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cabluCircuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu piniCircuit de comanda: borne cu surub 2 1…25 mm² - cable stiffness: flexibil cu piniCircuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cabluCircuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cabluCircuit de alimentare: borne cu surub 1 15…6 mm² - cable stiffness: flexibil fara terminale de cabluCircuit de alimentare: borne cu surub 2 15…6 mm² - cable stiffness: flexibil fara terminale de cabluCircuit de alimentare: borne cu surub 1 1…6 mm² - cable stiffness: flexibil cu piniCircuit de alimentare: borne cu surub 2 1…4 mm² - cable stiffness: flexibil cu piniCircuit de alimentare: borne cu surub 1 15…6 mm² - cable stiffness: solid fara terminale de cabluCircuit de alimentare: borne cu surub 2 15…6 mm² - cable stiffness: solid fara terminale de cablucuplu de strangereCircuit de alimentare 17 N.m - pornit borne cu surub - cu surubelnita plat O 6 mmCircuit de alimentare 17 N.m - pornit borne cu surub - cu surubelnita Philips Nr. 2Circuit de comanda 17 N.m - pornit borne cu surub - cu surubelnita plat O 6 mmCircuit de comanda 17 N.m - pornit borne cu surub - cu surubelnita Philips Nr. 2Circuit de comanda 17 N.m - pornit borne cu surub - cu surubelnita pozidriv No 2Circuit de alimentare 17 N.m - pornit borne cu surub - cu surubelnita pozidriv No 2compozitie contact auxiliar1 NO + 1 NCtip contacte auxiliaretip cuplare mecanica 1 NO + 1 NC conformitate cu SR EN 60947-5-1tip contact in oglinda 1 NC conformitate cu IEC 60947-4-1afisare frecventa circuit25...400 Hztensiunea minima de comutare17 V for circuit de semnalizarecurentul minim de comutare5 mA for circuit de semnalizarerezistenta de izolatie> 10 MΩ for circuit de semnalizaretimpul de nesuprapunere15 ms la intreruperea alimentarii intre contactele NO si NC15 ms la energizare intre contactele NO si NCsuport de montarePlacaSinaMediustandardeCSA C22.2 No 15SR EN 60947-4-1EN 60947-5-1IEC 60947-4-1SR EN 60947-5-1UL 60947-4-1IEC 60335-1:Clause 30.2IEC 60335-2-40:Annex JJUL 60335-2-40:Annex JJCSA C22.2 No 60947-4-1certificari produsULCCCCSAMarinUKCAEACSchema CBgrad de protectie IPIP20 parte frontala conformitate cu SR EN 60529tratament protectorTH conformitate cu IEC 60068-2-30incercare climaticaconformitate cu IACS E10 exposure to damp heatconformitate cu IEC 60947-1 Annex Q category D exposure to damp heattemperatura permisa a aerului in jurul aparatului-40…60 °C60…70 °C cu declasarealtitudinea de functionare0...3000 mrezistenta la foc850 °C conformitate cu IEC 60695-2-1Intarziere flacaraV1 conformitate cu UL 94rezistenta mecanicaVibratii contactor deschis (2 Gn 5...300 Hz)Vibratii contactor inchis (4 Gn 5...300 Hz)Socuri contactor deschis (10 Gn pentru 11 ms)Socuri contactor inchis (15 Gn pentru 11 ms)inaltime77 mmlatime45 mmadancime95 mmgreutate neta049 kgUnitati de ambalareUnitate de masura pentru prima forma de impachetarePCENumar de produse in pachet1Inaltime prima forma de impachetare5000 cmLatime prima forma de impachetare9000 cmLungime prima forma de impachetare11000 cmGreutate colet(Lbs)522500 gUnitate de masura pentru a doua forma de impachetareS02Numar unitati in a doua forma de impachetare15Inaltime a doua forma de impachetare15000 cmLatime a doua forma de impachetare30000 cmLungime a doua forma de impachetare40000 cmGreutate a doua forma de impachetare8108 kgUnitate de masura pentru a treia forma de impachetareP06Numar unitati in a treia forma de impachetare240Inaltime a treia forma de impachetare75000 cmLatime a treia forma de impachetare60000 cmLungime a treia forma de impachetare80000 cmGreutate a treia forma de impachetare137080 kg
