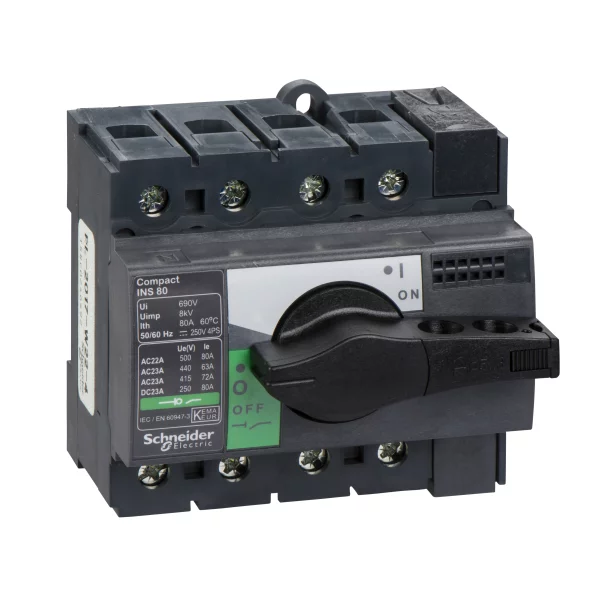

Separator de sarcina tip 4P 80A, INS80

ComPact

Compact INS

Separator de sarcină

4P

C.a.
C.c.

50/60 Hz

AC-23A 40 A c.a. 50/60 Hz 500 V
AC-23A 63 A c.a. 50/60 Hz 440/480 V
AC-22A 80 A c.a. 50/60 Hz 220/240 V
AC-22A 80 A c.a. 50/60 Hz 380/415 V
AC-22A 80 A c.a. 50/60 Hz 440/480 V
AC-22A 80 A c.a. 50/60 Hz 500 V
AC-23A 72 A c.a. 50/60 Hz 380/415 V
AC-23A 80 A c.a. 50/60 Hz 220/240 V
DC-22A 80 A c.c. 125 V 2 poli în serie
DC-23A 80 A c.c. 125 V 2 poli în serie
DC-22A 80 A c.c. 250 V 4 poli în serie
DC-23A 80 A c.c. 250 V 4 poli în serie

690 V c.a. 50/60 Hz

8 kV

80 A la 60 °C

15 kA doar separator de sarcină 500 V c.a. la 50/60 Hz
75 kA cu întreruptor de protecţie în amonte 500 V c.a. la 50/60 Hz

500 V c.a. 50/60 Hz
250 V c.c.

Da

Da

Nu

3

Maner rotativ

Negru

Fix

Placa
Sina DIN

Fata

Fata

1,5…50 mm²

AC-23 22 kW la 500/525 V c.a. 50/60 Hz
AC-23 22 kW la 220/240 V c.a. 50/60 Hz
AC-23 37 kW la 380/415 V c.a. 50/60 Hz
AC-23 37 kW la 440 V c.a. 50/60 Hz

NeIntrerupt

Clasa 120 - 60 %

0,67 kA in timpul 20 s conformitate cu SR EN 60947-3
1,73 kA in timpul 3 s conformitate cu SR EN 60947-3
3 kA in timpul 1 s conformitate cu SR EN 60947-3
0,55 kA in timpul 30 s conformitate cu SR EN 60947-3

20000 cic

AC-22A:1500 cic 220/240 V c.a. 50/60 Hz
AC-22A:1500 cic 380/415 V c.a. 50/60 Hz
AC-22A:1500 cic 440 V c.a. 50/60 Hz
AC-22A:1500 cic 500 V c.a. 50/60 Hz
AC-23A:1500 cic 220/240 V c.a. 50/60 Hz
AC-23A:1500 cic 380/415 V c.a. 50/60 Hz
AC-23A:1500 cic 440 V c.a. 50/60 Hz
AC-23A:1500 cic 500 V c.a. 50/60 Hz
DC-22A:1500 cic 250 V c.c. 4 poli în serie
DC-23A:1500 cic 250 V c.c. 4 poli în serie

18 mm

85 mm

90 mm

62,5 mm

0,6 kg

SR EN 60947-3
IEC 60947-1

CCC
KEMA-KEUR

IP40 conforming to SR EN 60529

IK07 conforming to EN 50102

-25…70 °C

-50…85 °C

PCE

1

9,700 cm

10,000 cm

10,000 cm

649,300 g

S03

18

30,000 cm

30,000 cm

40,000 cm

12,105 kg

P12

144

50,000 cm

80,000 cm

120,000 cm

107,643 kg
