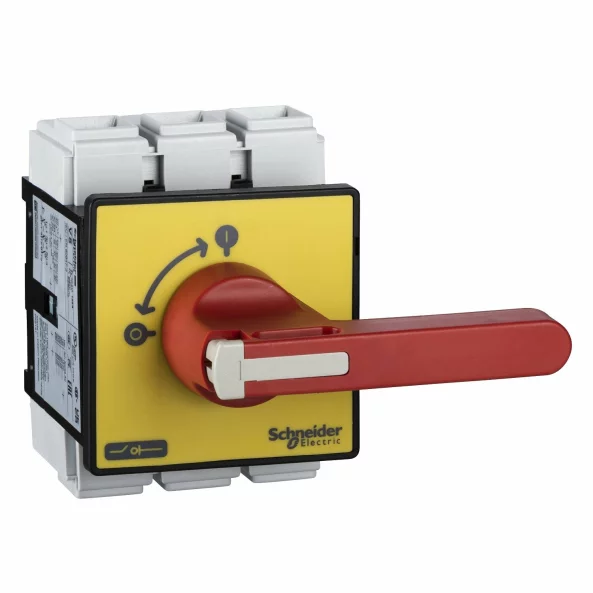

Intrerupator sarcina vcf 3 poli maner rosu lung blocabil cu lacat 690V 125A

Gama: TeSys
Numele produsului: TeSys VARIO
Referință produs: VCF
Tip produs: Emergency stop switch disconnector

Compoziția dispozitivului: Switch, mâner, suport de montare, mâner ușă, switch ușă

Metodă de montare: cu 4 șuruburi pentru mâner

Performance level: performanțe ridicate

Poli: 3P

Tip contacte: 3 NO

Tensiune nominală de funcționare [Ue]: 690 V c.a. 50/60 Hz

Putere nominală IEC:
22 kW la 230…240 V (AC-3)
30 kW la 400…415 V (AC-3)
30 kW la 690 V (AC-3)
37 kW la 500 V (AC-3)
37 kW la 690 V (AC-23A)
45 kW la 500 V (AC-23A)
22 kW la 230…240 V (AC-23A)
37 kW la 400…415 V (AC-23A)

Curent nominal de funcționare [Ie]: 68,5 A AC-23 la 400 V

Curent termic în aer liber [Ith]: 125 A

Curent termic în carcasă [Ithe]: 100 A

Capacitate de închidere: 1250 A la 400 V AC-21A
1250 A la 400 V AC-22A
1250 A la 400 V AC-23A

Capacitate de rupere: 1000 A la 400 V AC-21A
1000 A la 400 V AC-22A
1000 A la 400 V AC-23A

Curent condițional de scurtcircuit: 10 kA la 400 V cu siguranță 125 A aM
10 kA la 400 V cu siguranță 125 A gG

Capacitate de închidere la scurtcircuit [Icm]: 2,8 kA la 400 V (vârf)

Curent suportat de scurtă durată [Icw]: 1500 A la 400 V timp 1 s

Tensiune de impuls [Uimp]: 8 kV

Potrivit pentru izolare: Da

Tip rețea: c.a., c.c.

Clasă de funcționare intermitentă: 30

Tip control: mâner rotativ

Stil montare mâner: direct

Culoare mâner: roșu

Culoare placă frontală: galben

Blocare mâner cu lacăt: între 1 și 3 lacăte Ø 4…8 mm

Marcaje: 0 – 1

Durabilitate mecanică: 30000 cicluri

Durabilitate electrică: 30000 cicluri AC-21
30000 cicluri DC-1…5

Conexiune borne: cablu rigid până la 95 mm²
cablul flexibil până la 70 mm² cu pini

Cuplu de strângere: 22,6 Nm

Dimensiune montaj: 90 × 90 mm

Înălțime: 125 mm

Lățime: 90 mm

Greutate: 1,2 kg
