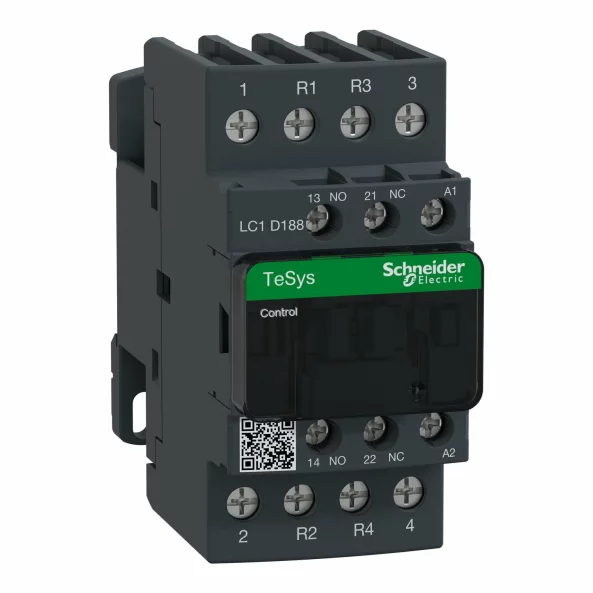

CONTACTOR 18A 2P/2R AC3 48V 25A AC2

TeSys Deca

Contactor

LC1D

Sarcina rezistiva

AC-1

4P

Circuit de alimentare <= 690 V c.a. 25...400 Hz

32 A (at <60 °C) at <= 440 V c.a. AC-1 for circuit de alimentare

48 V c.a. 50/60 Hz

LC1D

2 NO + 2 NC

Cu

10 A (at 60 °C) for circuit de semnalizare
32 A (at 60 °C) for circuit de alimentare

140 A c.a. for circuit de semnalizare conforming to SR EN 60947-5-1
250 A c.c. for circuit de semnalizare conforming to SR EN 60947-5-1
300 A at 440 V for circuit de alimentare conforming to SR EN 60947

300 A at 440 V for circuit de alimentare conforming to SR EN 60947

145 A 40 °C - 10 s for circuit de alimentare
240 A 40 °C - 1 s for circuit de alimentare
40 A 40 °C - 10 min for circuit de alimentare
84 A 40 °C - 1 min for circuit de alimentare
100 A - 1 s for circuit de semnalizare
120 A - 500 ms for circuit de semnalizare
140 A - 100 ms for circuit de semnalizare

10 A gG for circuit de semnalizare conforming to SR EN 60947-5-1
50 A gG at <= 690 V coordination tip 1 for circuit de alimentare
35 A gG at <= 690 V coordination tip 2 for circuit de alimentare

2,5 mOhm - Ith 32 A 50 Hz for circuit de alimentare

2,5 W AC-1

Circuit de alimentare 690 V conformitate cu IEC 60947-4-1
Circuit de alimentare 600 V CSA certificat
Circuit de alimentare 600 V UL certificat
Circuit de semnalizare 690 V conformitate cu IEC 60947-1
Circuit de semnalizare 600 V CSA certificat
Circuit de semnalizare 600 V UL certificat

III

3

6 kV conformitate cu SR EN 60947

B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1
B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1

15 Mcycles

1 Mcycles 32 A AC-1 la Ue <= 440 V

C.a. la 50/60 Hz

Fără modul de deparazitare inclus

0.3...0.6 Uc (-40…60 °C):eliminare c.a. 50/60 Hz
0,8...1,1 Uc (-40…60 °C):operaţional c.a. 50 Hz
0,85...1,1 Uc (-40…60 °C):operaţional c.a. 60 Hz

70 VA 60 Hz cos phi 0,75 (at 20 °C)
70 VA 50 Hz cos phi 0,75 (at 20 °C)

7,5 VA 60 Hz cos phi 0,3 (at 20 °C)
7 VA 50 Hz cos phi 0,3 (at 20 °C)

2…3 W at 50/60 Hz

12...22 ms închidere
4...19 ms deschidere

3600 cic/h at 60 °C

Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 2 1…2,5 mm² - cable stiffness: flexibil cu pini
Circuit de comanda: borne cu surub 1 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de comanda: borne cu surub 2 1…4 mm² - cable stiffness: solid fara terminale de cablu
Circuit de alimentare: borne cu surub 1 2,5…10 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: borne cu surub 2 2,5…10 mm² - cable stiffness: flexibil fara terminale de cablu
Circuit de alimentare: borne cu surub 1 2,5…10 mm² - cable stiffness: flexibil cu pini
Circuit de alimentare: borne cu surub 2 2,5…10 mm² - cable stiffness: flexibil cu pini
Circuit de alimentare: borne cu surub 1 2,5…16 mm² - cable stiffness: solid fara terminale de cablu
Circuit de alimentare: borne cu surub 2 2,5…16 mm² - cable stiffness: solid fara terminale de cablu

Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2
Circuit de comanda 1,7 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2
Circuit de alimentare 1,8 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm
Circuit de alimentare 1,8 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2
Circuit de alimentare 1,8 N.m - pornit borne cu surub - cu şurubelniţa pozidriv No 2

1 NO + 1 NC

tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1
tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1

25...400 Hz

17 V for circuit de semnalizare

5 mA for circuit de semnalizare

> 10 MΩ for circuit de semnalizare

1,5 ms la întreruperea alimentării între contactele NO şi NC
1,5 ms la energizare între contactele NO şi NC

Placa
Sina
