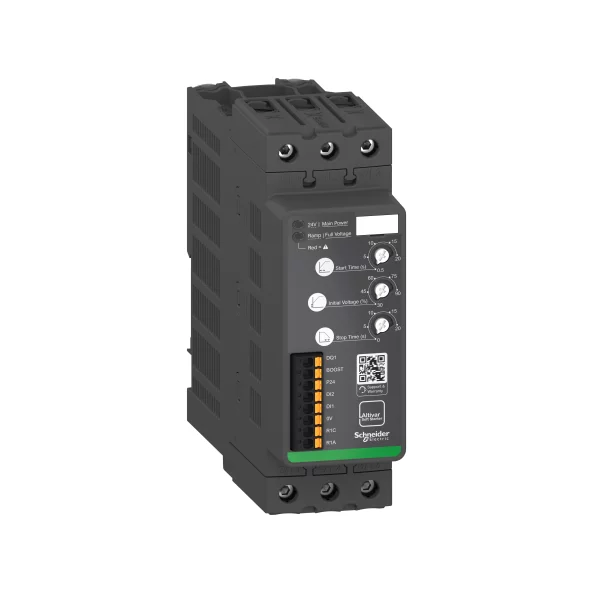

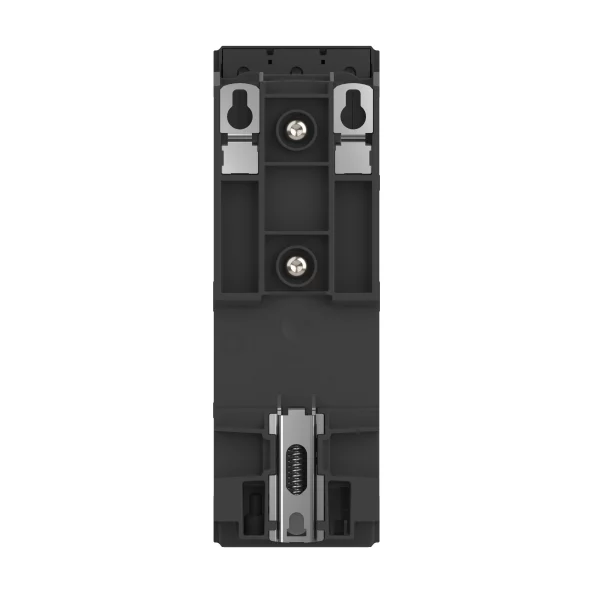

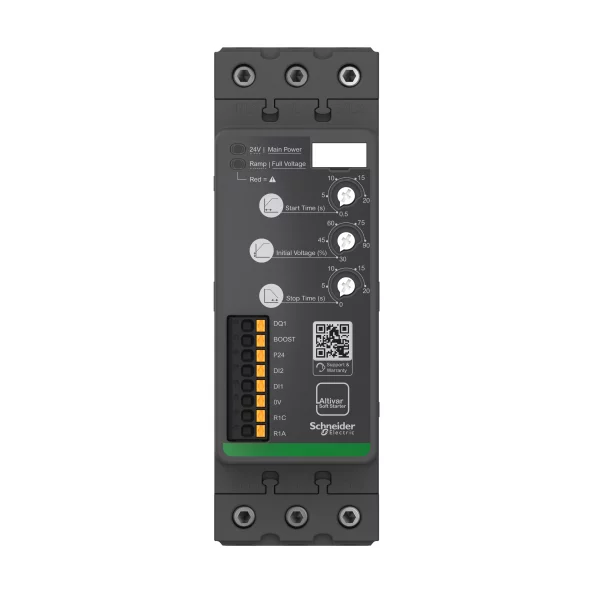

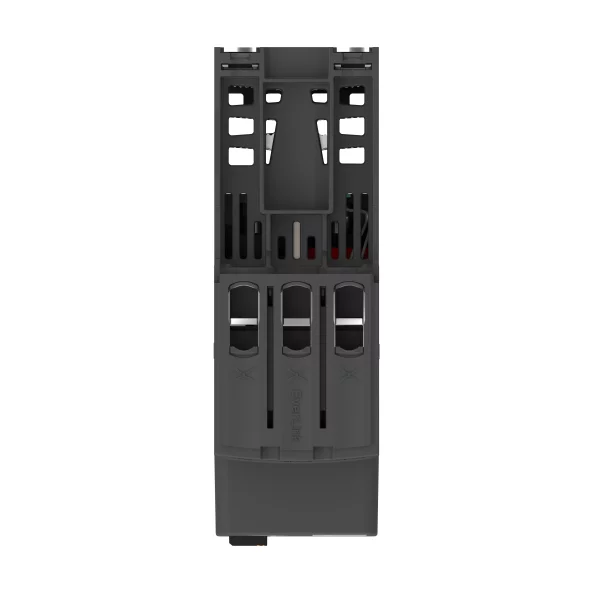

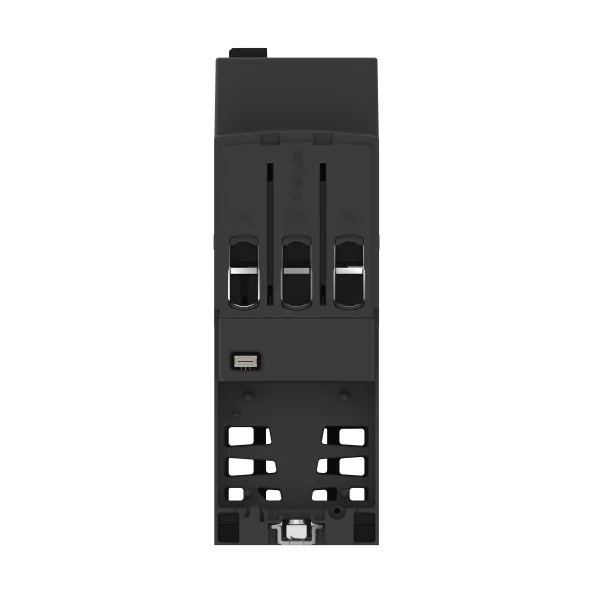

Altivar soft starter 200 pana la tensiune de comanda 45A 480V 24V, ATS130N2D45LT, ATS130, C.A., C.C.

Altivar Soft Starter ATS130

Declansator lent

Motoare asincrone

Aparat simplu

ATS130

3 faze

AC-53A

200...480 V - 15...10 %

50...60 Hz +/- 5 Hz

45 A in line 40 °C)

100

IP20

11 kW la 230 V serviciu normal
22 kW la 400 V serviciu normal
22 kW la 440 V serviciu normal

10 CP la 200 V serviciu normal
10 CP la 208 V serviciu normal
15 CP la 230 V serviciu normal
30 CP la 460 V serviciu normal
30 CP la 480 V serviciu normal

300 % Ie for 5 s

70 %

35 cyc/h

20 % Ie

In linie

24 V c.c. +/- 10 %

21.6 W pornire si oprire
3 W stare de veghe

Fals

Defect fază retea
Protectie termica starter
Eroare de bypass starter
Tensiune de control Us starter

45 A

3 W

9 W

264 W 300 % Ie

EN/IEC 60947-4-2
UL 60947-4-2
SR EN 60664-1

UE
UKCA
CCC
RCM
EAC
UL

CE
CCC
UKCA
RCM
EAC

24 V c.c.

3

(DI) intrare digitala, 10 kOhm
(DI2) intrare digitala, 10 kOhm
(BOOST) intrare digitala, 10 kOhm

intrare directă nivel 1 PLC conformitate cu EN/IEC 61131-2

Intrare digitala 0...< 5 V şi <= 0.2 mA > 13 V, >= 0.5 mA

1

Ieşiri releu R1A, R1C nu

2,5 mA la 24 V c.c. pentru ieşiri releu

Pe sarcina rezistiva for ieşiri releu : 1 A 250 V c.a. 400000 cic
Pe sarcina rezistiva for ieşiri releu : 1 A 30 V c.c. 400000 cic
Pe sarcina inductiva for ieşiri releu : 1 A 250 V c.a. cos phi = 0.4 100000 cic
Pe sarcina inductiva for ieşiri releu : 1 A 30 V c.c. cos phi = 0.4 100000 cic

1

Iesire digitala neprogramabila DQ1 <= 30 V 200 mA

1 LED (verde) pentru putere de control sub tensiune
1 LED (galben si rosu) pentru faze de functionare a motorului, erori

Fals

Vertical +/- 30 de grade

166 mm

55 mm

165 mm

1,3 kg

Adevarat

Rampa de tensiune de decelerare
Boost

Adevarat

Adevarat

Nivelul 2

Fara ceata salina:3C3 conformitate cu IEC 60721-3-3
3S3 conformitate cu IEC 60721-3-3

4 kV

480 V

Emisii conduse şi radiate nivel B conforming to IEC 60947-4-2
Intreruperi scurte de tensiune nivel 3 conforming to IEC 61000-4-11
Descărcare electrostatică nivelul 2 conforming to IEC 61000-4-2
Test de imunitate la frecventa radio radiata nivel 1 conforming to IEC 61000-4-3
Tranzienţi rapizi/test de imunitate la impulsuri de ionizare nivelul 2 conforming to IEC 61000-4-4
Imunitate la undele oscilatorii nivel 3 conforming to IEC 61000-4-12
Impuls de tensiune/curent nivelul 2 conforming to IEC 61000-4-5
Perturbatii conduse, induse de campuri de radiofrecventa nivel 1 conforming to IEC 61000-4-6

-10…40 °C (fără declasare)
40…60 °C (cu diminuarea curentului cu 1.5% par °C)

-25…70 °C

-40…70 °C

0...1000 m fără declasare
1000...4000 m 1 % per 100 m

5…95 % fara condens, fara apa care sa picure conformitate cu IEC 60068-2-3

10 m/s² la 9...200 Hz

10 m/s² la 9...200 Hz

10 m/s² la 9...200 Hz

3 mm la 2-9 Hz

3 mm la 2-9 Hz

3 mm la 2-9 Hz

100 m/s² la 11 ms

100 m/s² la 11 ms

100 m/s² la 11 ms

PCE

1

6,300 cm

27,000 cm

28,000 cm

1,515 kg

S06

40

75,000 cm

60,000 cm

80,000 cm

70,000 kg
